一个简单的多数字电子计分板系统可以建立使用基本的4033 IC计数器电路。整个过程将在下一篇文章中进行解释。
到目前为止,我们已经通过下面的帖子全面讨论了芯片的引脚和级联程序,了解了很多关于这个有趣的IC 4033的信息。
在这篇文章中,我们将学习如何制作一个简单的计数器电路,用于计数手工应用在IC输入的高逻辑形式的正脉冲数。

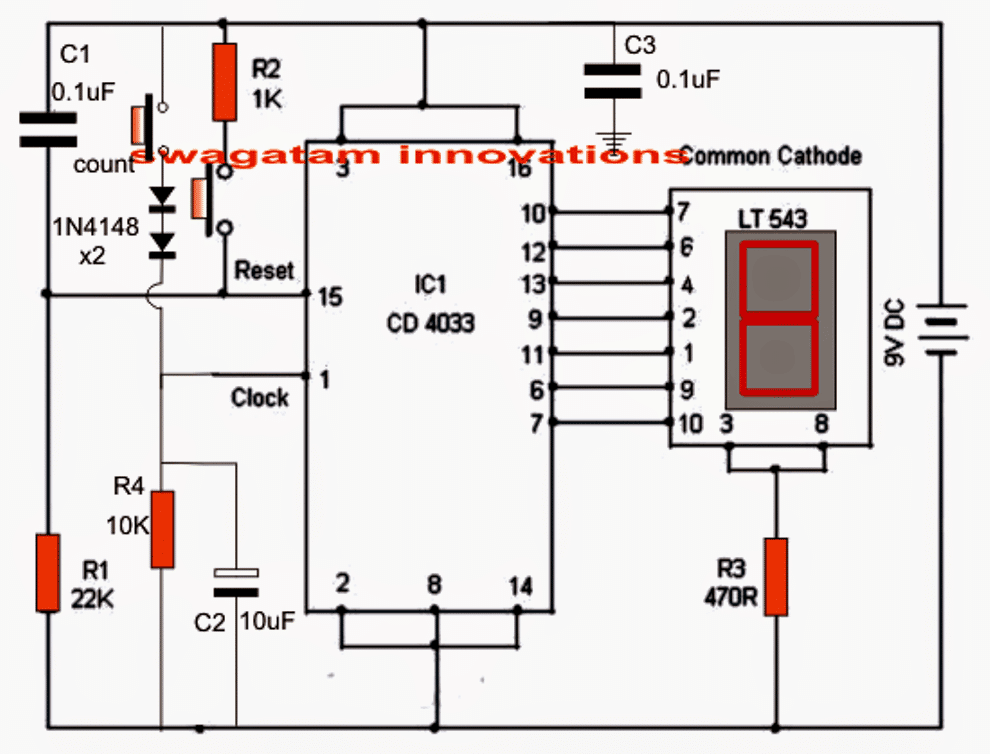

参考所示的简单计数器电路图,IC 4033是强生计数器/分频器显示解码器驱动IC,仅配置为所需的计数动作。
电路操作
电路非常简单,配置中使用的各种引脚可以通过以下几点来理解:
引脚1是时钟输入,通过一对二极管连接到push开关,也通过R4和C2端接到地。
这里,推开关用于脉冲输入的IC得到相应的计数连接的公共阴极显示器的输出引脚:7,6,11,9,13,12,10。
这两个二极管确保IC只对合法的开关做出反应,而不是对意外的伪触发。
R4和C2防止在时钟操作期间可能发生的衰减效应。
这个开关每推一次,输出就前进一位,直到它达到9,然后显示器返回到零,以重复这个循环。
另一个推开关可以看到连接在IC 4033的15引脚,这是用来复位IC输出读数为零在任何需要的时刻,在计数过程中。
C1确保在电源开关接通期间,IC始终显示0。
R1确保所需的逻辑零到引脚15的IC使其功能。
C3是解耦电容,根据标准规则,对所有逻辑ic都是必需的。
使用IC 4033 IC模块
最简单和最好的方法是使用上面解释的许多这样的模块,并将它们排列成一行,以便在记分牌上获取所需的显示数量。
假设我们的应用程序需要一个4位的记分板,那么这些模块中的4个可以一个接一个地固定,以实现记分板显示系统。
现在,只需简单地按下相关的按钮,就可以允许所需的数字出现在多数字显示板的相关插槽中。
使用上述方法可按个人意愿或要求设置/重设任何特定数字。这是简单地通过使用时钟按钮,复位按钮或也许两者都在计数操作。
因此,上述建议的电子记分牌变得非常容易处理,即使是新手在该领域,或任何门外汉。
