本文全面解释了如何级联多个4033集成电路一起驱动多个7段计数器显示。
在我的一个前面的文章我有独特的解释引脚3和引脚4的作用当IC 4033用于驱动多个显示器时，这一点就变得至关重要。
多个数字显示
我很多试图找到一个合适的IC 4033多个数字显示电路在网上会显示配置这些插脚引线的正确的方法的集成电路,但我很惊讶和悲伤,没有人甚至没有相关解释如何将这些数据需要被连接。
你会遇到许多解释如何串联IC 4033的网站，但你会发现那里的信息是如此平庸和不完整。
因此，我坐下来研究自己的概念，并在一个小的头脑风暴想出了准确的方法级联许多IC 4033应用他们与任何需要的数字显示。
除了引脚#3和引脚#4外，所有其他引脚都很容易理解，并且都是在标准模式下配置的，适用于所有类型的计数器配置。
然而，集成电路的引脚3和引脚4在大型计数器电路中涉及多个数字显示器时需要特别注意。
涟漪冲裁插脚引线
根据IC 4033的数据表，该IC的引脚#3和引脚#4是该IC的纹波消光IN和纹波消光OUT引脚。
让我们了解以上的pinout在应用于多位数显示计数器电路时的重要性:
正如我在上一篇文章中解释过的,在multi-digit显示使央行和RBO(销# 3 / # 4)正确在整数方面,我们需要连接印度的最有效数字集成电路与逻辑或地面和低的RBO IC前降低重大IC的央行。
这应该会一直持续下去，直到我们到达第一个与整数左边的极左数字相关联的IC。

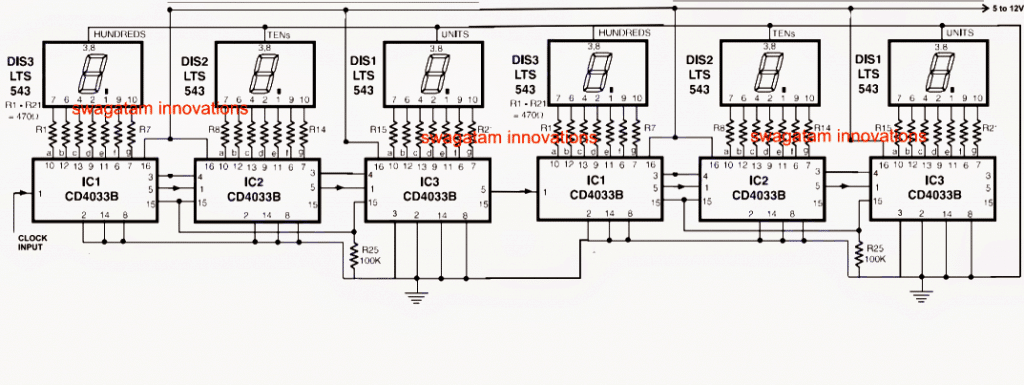

以上解释可以更好地理解看下面的图，它显示了正确的方法级联的IC 4033。在这里，我已经显示了6个编号的IC 4033级联与彼此驱动6个离散段显示器。
这里我假设小数点在三次显示之后，因此在整数一侧，最有效位是紧挨着小数点左手边的那位。因此，根据解释引脚#3的IC与这个最有效的数字连接到地。
接下来按照上面的解释,销# 4相同的IC与下位的IC立即左边上面的解释最重要的集成电路,并重复这个过程,直到极左IC的最低有效位整数的一面。
上述最小有效整数侧IC的引脚#4保持开放，因为它与设计无关。
现在让我们关注显示的分数部分。
根据我前面的解释，最低有效位是位于最右边的数字，也就是数组中右边的第六个显示。
级联最不重要的数字
如前所述销# 3的IC这最重要的数字在分数方面保持接地,而其销与销# 3 # 4连接的IC立即在左边的IC和重复等等,直到集成电路与数字显示小数点的右手边。
上述方法可用于级联任意数量的集成电路，以驱动系统中相应数量的显示器。
以上述方式级联集成电路消除了显示器中所有不必要的零，否则可能会造成不必要的功耗增加。
例如，在手动计算器中，我们最初只在最右边看到一个0，而不是整个显示器上的8个0，这在技术上也是正确的，但不相关，可能会在功耗方面造成麻烦。
线路图
