该帖子叙述了一个简单但高度准确的可调1到10分钟定时器电路，显示屏。这个想法是由这个博客的一个专用读者提供的。
技术规格
我想建立一个巡回演讲的团队。我已经有一堆零件，如果可能的话，我想使用它们。我想要它有一个开/关开关电源电路和一个开始/停止按钮以及一个复位按钮。
我希望它在5分钟后照亮绿色的LED，然后关闭绿色的LED并点亮琥珀色的LED在6分钟，然后关闭琥珀色的LED并点亮红色LED，并在7分钟时发出蜂鸣器。
我还希望有一个七段显示显示经过的时间。请告诉我这是否可行。谢谢。
该设计
在显示电路的1到10分钟定时器中，IC 4060被配置为1分钟时钟发生器，在其引脚#3获取。
IC 4017在其常用的十进计数模式中，其输出在其引脚3到引脚6上移动一个逻辑“高”，以响应在其引脚14处的IC 4060的每一分钟脉冲。
如所要求的，三个LED分别定位用于分别以相关选定的彩色LED分别在PIN1,5,6上排列5分钟，6分钟和7分钟的经过5分钟，6分钟和7分钟。
为了在其PIN3上设置具有1分钟的IC 4060，我们最初使用用于CX的随机选择的低值电容，然后记下该电容器的PIN3的间隔。
一旦间隔已知，实现1分钟时间的Cx值可以用以下公式计算:
残雪/ Cr = 1 / Rm
式中Cx =要求值，Cr =随机值电容(uF)， Rm = Cr记录的时间间隔(秒)
在ic的pin15/12处的复位按钮可以用来复位电路到原始状态。
一旦最终选定的间隔过去，电路锁住自己，并通过从相关IC 4017输出到IC 4060引脚11提供一个“高”来冻结。
4060 IC的引脚15处的红色LED通过闪烁连接的LED指示计数过程，直到IC 4017的引脚6高。
该电路可以通过使用IC 4017的所有输出来指示从1到10分钟的任何时间间隔。
为了获得不同范围的时间间隔在每个pinout的IC 4017, IC 4060时钟可以设置所需的时间范围，例如2分钟，5分钟，40秒等。
这个1到10分钟的计时器电路，当使用7段显示电路，如下图所示，可以消耗约60mA电流，所以可能ac/dc适配器将比电池更可取。

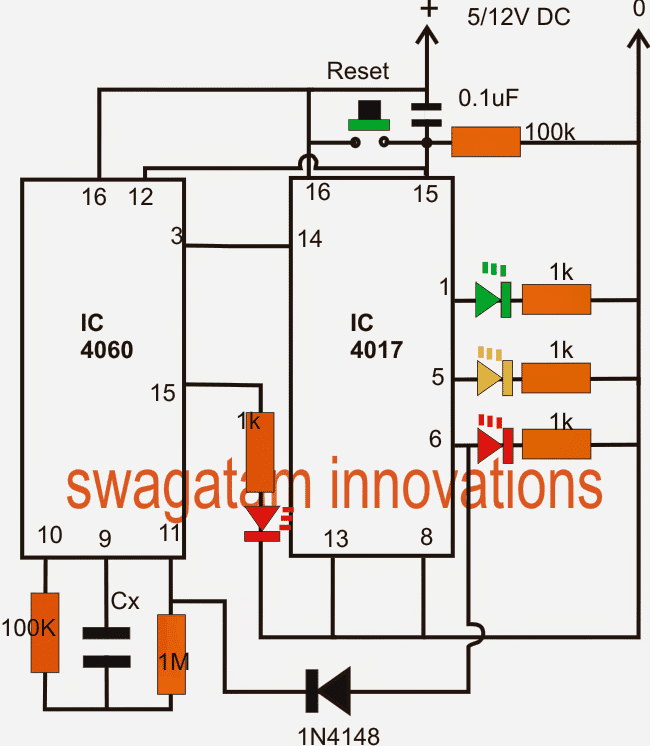

线路图
在上述电路上增加一个7段显示

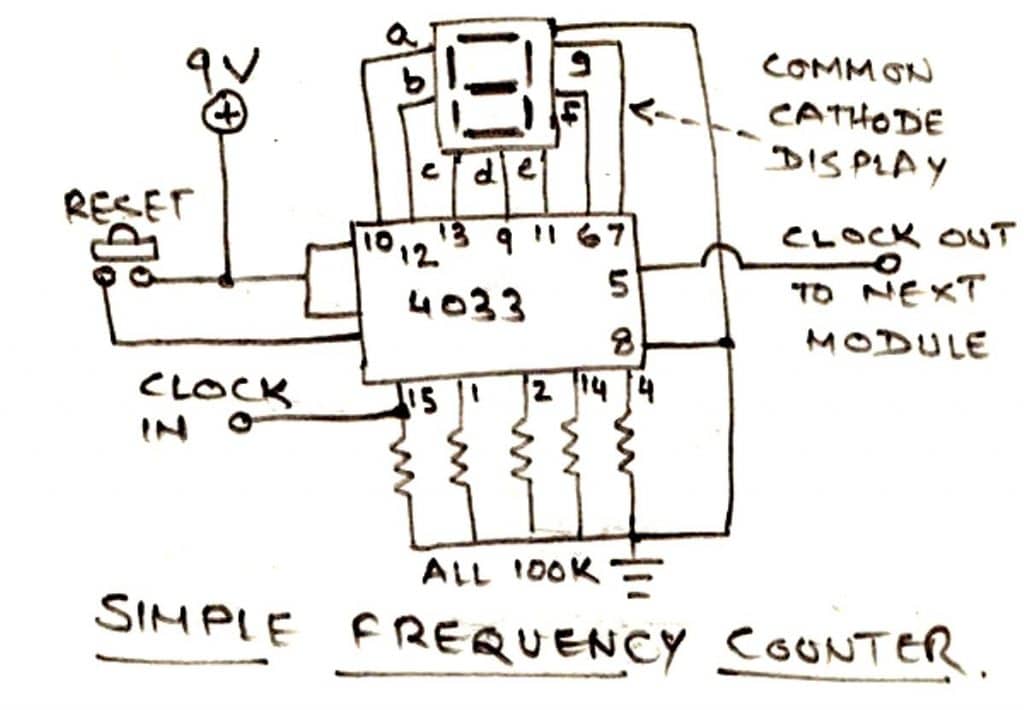

使用下面所示的IC 4033的一个简单脉冲计数器电路可以与上面的电路一起用于显示经过的分钟数。
时钟IN引脚应该连接到IC 4060的引脚3。
该电路将忠实地在1分钟内显示经过的时间从1到最后选择的分钟输出。

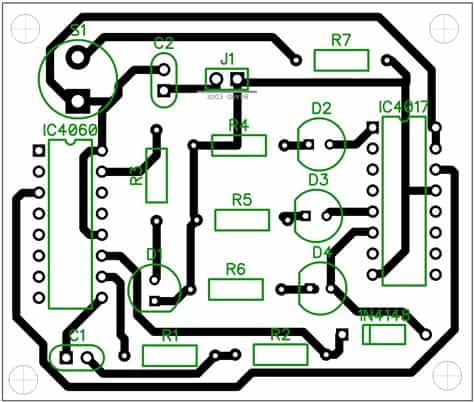

PCB布局

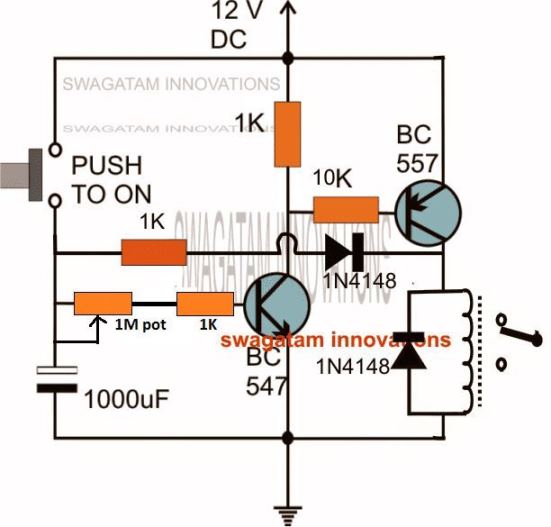

1到10分钟计时器使用仅两个晶体管
上面的设计看起来很复杂。因为同样的应用可以有效地实现通过一个2晶体管电路如下所示:
当我最初设计这款游戏时，它没有1K/1N4148反馈链接，这实际上使设计的计时周期相当不准确。
这是因为为每个后续定时周期引起的1000UF电容的排出不一致，这导致了对每个后续定时循环不准确的定时输出。
我通过在BC557收集器和1000UF电容正销上添加1K / 1N4148反馈链路来实现问题并解决了它。
在每个定时周期后确保当BC557关闭时允许电容器的剩余电荷通过1K / 1N4148链路和继电器线圈完全放电。
这又允许对电容器充电/放电循环的完美精度，并为每个后续循环产生均匀，一致的时序间隔。

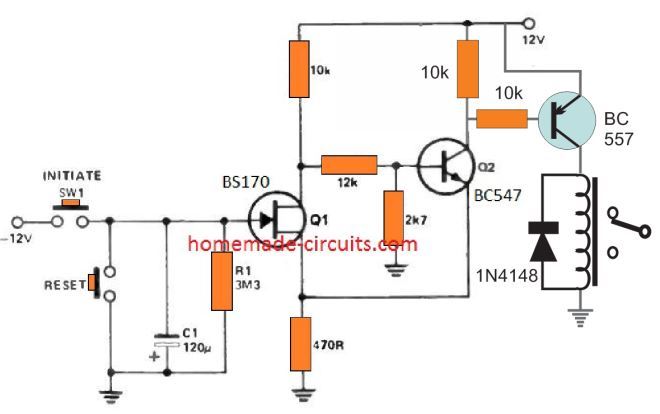

使用FET简单的10分钟计时器
下面所示的10分钟简单定时器是一种增强施密特触发器的形式，使用一个FET和一个BJT的组合。
在备用电力模式下，FET Q1处于接通状态，BJT Q2保持关闭，并且继电器将在其N / C位置停用。
一旦通过按下“启动”开关启动定时器，电容器C1就开始使用-12 V快速充电，从-12 v切断FET并在BJT上开关。
现在，当S1被释放时，C1开始通过R1慢慢放电，直到C1跨越FET的势。
此时Q1再次打开，Q2 BJT关闭，恢复其原始备用状态。继电器现在再次停用
更长的延迟可以通过选择比1.5 V更低的Vp和更高的C1值的FET来实现。
设计的唯一缺点是，它适用于双电源电压。
亲爱的导师,
1.我们可以设置小时:分钟:秒=> 0到9h: 0到59m: 0到59s ->灵活地使用上下键和显示在7段显示作为定时器的持续时间?
2.已经确定了定时器的持续时间是否可以使按钮启动/停止?
3.如果按下开始按钮，显示屏将倒计时到00:00:00？
谢谢,
Gumilar
亲爱的Gumilar，它可以完成，但电路将涉及许多IC和相对复杂的电路。
亲爱的导师,
我们能用Arduino Uno做吗?
谢谢,
Gumilar
亲爱的illman，
是的，它可以被使用。
亲爱的导师,
如果Guru已经电路和代码，请通过电子邮件发送给我？
非常感谢和问候，
ilman.gumilar@gmail.com
对不起Gumilar，我现在没有代码，如果我得到它肯定会让你知道。
制作本文中显示的电路：
https://www.homemade-circulay.com/2012/04/how-to-make-simple-programmable-timer.html.
这将成为你的8秒/1小时计时器。
一旦你成功地完成了下一步，我们将继续进行12小时计时器集成。
尊敬的先生，
我有一个追光机，我需要一个时间间隔20秒之间的每个灯泡，所以请帮助....我有一个本地市场的追逐机器…请帮助图表
亲爱的Sameer，你将需要打开单元和定位振荡器阶段，然后调整相关RC组件的值，以实现延迟....如果你能给我看一下内部快照，我也许能帮你……
我会用图像帮助
先生，我不能在这里上传图片，所以有其他方式发送图片给你吗?
尊敬的先生，
图片请找到以下链接
https://drive.google.com/open?id=0B6nYqoqIyNBscGltSmpNeDhCQUU
https://drive.google.com/open?id=0b6nyqiqiynbsujbuzfgtakzfamc.
https://drive.google.com/open?id=0B6nYqoqIyNBsZ2lNRWVjTjhDUWM
亲爱的Sameer，似乎你没有勾选“分享”选项，因此图像不为我打开....请公开并勾选“分享”框
您好，先生，我有一个1分钟开/关定时器，使用ic4060和继电器。是否可能有10秒的暂停或延迟之间的继电器打开和关闭。
你的意思是说继电器必须滞后10秒从逻辑输出的IC?
是的，10secs滞后
你可以在继电器晶体管的基极/发射极上增加一个电容器。根据使用的基本电阻，该值可以在100uF和1000uF之间的任何地方。
问候Swagatam先生。
我只使用两个晶体管就建立了一个10分钟的计时器。1到10分钟的定时器，只使用两个晶体管。这正是我需要的参与。但从你的反馈来看，我做得不太好。通过二极管在反馈和通过继电器线圈，电容器仍然放电。我丢弃了电阻和二极管。
谢谢你的教程和留下来与问候。MarianTkáč
感谢Maraian，很高兴你能够构建它，但如果没有1N4148和1K反馈，每个周期的时间延迟将不一致和相同
