这篇文章提供了一些有趣的信息,关于如何使用一对晶体管和一个便宜的线圈来制作一个1.5V到12V的转换器电路。这个主意是基思先生提出的。
电路请求
我找到了你的博客,并寻找我的问题的答案,但我就是找不到....
我想做的是使用4 x 3v“2032”硬币电池并联,以获得持久的寿命。然后使用“焦耳小偷”电路输出电压到12.5v - 14v,以驱动一组(3)颜色变化的LED或在ebay上找到的12v LED灯泡(这里是灯泡的链接…
现在这是我的问题的另一部分,我不想使用绕线变压器!!!!我希望焦耳小偷电路使用晶体管或其他容易得到的材料,因为在所有这些结束时,我将在透明树脂封装整个项目。
任何帮助都太好了……一份标有部件标签的线路示意图也会有所帮助。
谢谢,
基思
解决电路要求
你好,
谢谢您联系我!
我担心如果没有线圈,就不可能产生焦耳窃贼效应,因为线圈是能够从消耗源中完全提取能量的主要部件。
的问候。
Feedaback从基思
我就知道你会这么说。有没有一种方法来设计它的铁氧体核心线圈,是“现成的”即Radio Shack或Digi-Key,所以我不需要自己做。
你能设计它吗?另外,用液体树脂包裹这个项目会有任何问题吗?树脂将在24小时内固化,我只是想知道是否有任何问题与线圈不能得到“新鲜空气”,并得到太热,最终燃烧起来。顺便说一下,开关是一个水银开关。
这些方法有用吗?我知道我的电力需求可能大于或小于330呃,我只是搜索这个大小,因为我记得我看到这个项目正在使用:
com/id/Joule-Thief-no-IC-and-no-Transformer/ https://www.instructables(点)
如果这些都不工作,你可以给我发送一个布线原理图,与标签的部分,确实包括一个线圈,我将只是建立它的方式。
再次感谢,
基思
分析电路思想
在上述“指示”链接中提供的1.5V到12V转换器电路可能会做这项工作。第二个数字键线圈是一个完全适合的设计,所以你可以尝试它。
环氧树脂密封性能好,不会对感应器造成任何伤害。
的问候。

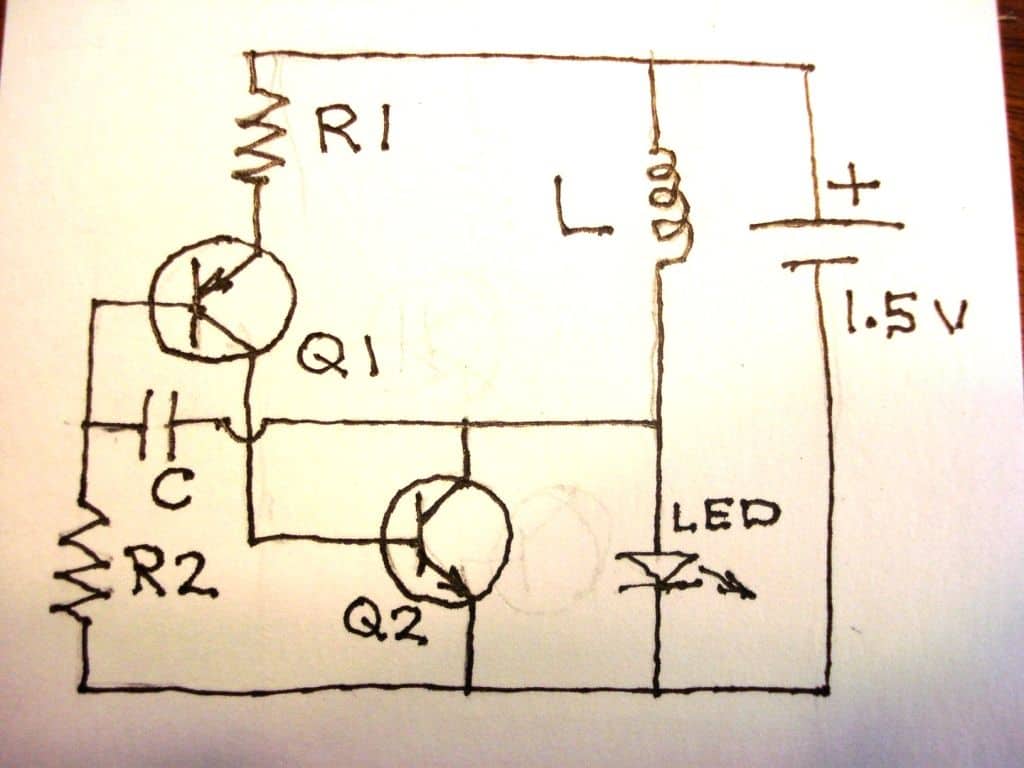

线路图
300uH或类似电感(图)
我可以使用多少个1瓦LED并行?
两个或三个串联的,而不是平行的。
先生,请问这个电路能很好地为NE555供电吗?如果我将4个1.5v的电池并联,它能与集成电路持续很长时间吗?因为他们将生产6amp?
4个1.5v电池不会产生6安培,它们最多会在6AH下工作。
持久的功率将取决于连接在IC输出端的负载。
这就跟你问声好!我可以用这个电路从3.7v转换到12v来供应一个pc风扇(12v, 300ma)吗?如果可以,我应该更换哪些组件?
嗨Seok,
是的,你可以尝试它,它应该工作,如果PC电流是在几十mA
对不起,我写得不清楚,让你感到困惑。我的意思是把3.7伏的锂电池换成12v的,先生。
嗨Seoke,
对于300ma,你必须在电路中做出以下改变。
对于T2使用2N2222,
使用手绕电感相同的价值使用较粗的电线,可能是0.5毫米左右。
我在哪里可以得到12v,我只能从3.7v电池得到3v
它可以达到20V
我可以使用两个串联的10导吗
你可以试着
拜托,我只是在找一个电路,可以增加1.5V (AA电池)到6V,以取代旧电池使用在惠普计算器和他们奇怪的充电器或墙上适配器。你的电路能从1.5V AA电池输出200mA的6V吗?
你的1.5V电池能输出200mA吗?
答案是否定的,所以上面的电路也不会产生超过50mA,但它可以产生6V。
你也可以尝试一个焦耳小偷电路相同
嗨Swagatam
这个电路只是焦耳小偷的另一个变种,最大输出刚好超过1.9V,足以点亮一个LED。我尝试用不同的组件值进行调整,但没有改变,只有增加/减少电流输出。
Hi Abu-Hafss,电压很大程度上取决于匝数,所以请尝试只调整匝数,检查输出而不连接任何负载,你肯定会看到电压相应的增加或减少。
嗨Swagatam
是的,你是对的,没有负载的输出可以达到几百伏,但实际上,高电压不能收获。
Hi Abu-Hafss,在任何供电电路中,负载必须与电源输出相匹配,或者相反,它可以是输出与负载参数相匹配的电源。
这里如果想输出是50 v, 1马,必须也具有类似规格额定负载操作正确,相反如果我们连说3 v 1安培负载那不会起作用,转换器操作会失败,因此必须准尺寸适当匹配负载电路参数,反之亦然。
同意
你试过这条线路吗,先生?tnx…
不,它是贴在说明书上的,我从那里拿的。
1.5 vto220vacinverter
非常有用的文章,先生
谢谢! !
嗨,先生,我需要的是12vdc,降低到1.5v…3v…6v…9v circuit can you help me please… thank you so much in advance…
你好,Dax,你可以使用一个n LM317基础可变调节器电路。
我可以使用这个电路为3.7v到5v 1A?

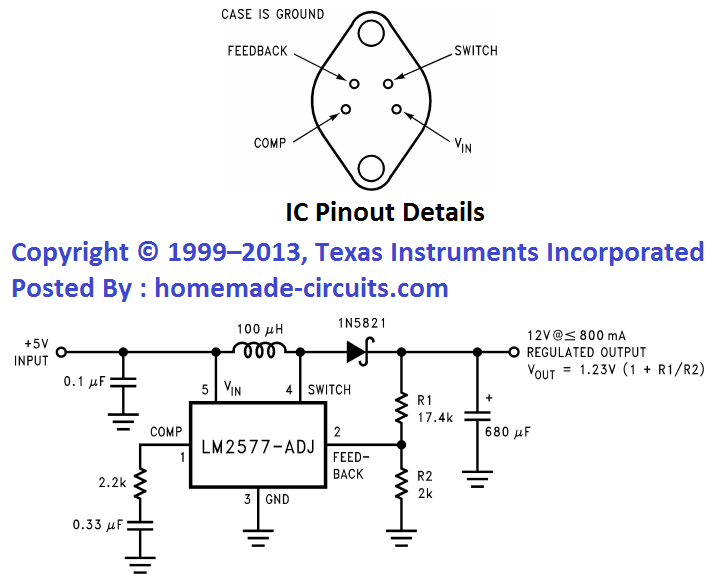

1安培可能不可能,你应该使用专门的IC,如:
斯瓦格塔姆先生,大多数时候,我们没有你用的电线。我们只有看起来像的东西。在微亨利的单位(呃)将帮助我们计算绕组与我们自己的电线。谢谢你!
在uH中提到过
