以下文章介绍了一种使用IC LM196的线性电压调节器电源电路,该电路能够处理高达10安培的电流,并能够提供从1.25V到15V DC的可变电压。
关于集成电路LM196或LM396
IC LM 196是一种单芯片多功能、高性能调节器装置,可配置为在电流超过10安培时提供1.25V至15V甚至更高的可调电压输出。
它是一种单芯片解决方案,适用于所有涉及或需要的电子电路应用调节直流高达10安培。
这意味着现在您可以根据您的个人喜好使用这个容易构建的单芯片电路进行重载电压操作
我之前的许多帖子都讨论过类似的集成电路,LM338,它也能提供类似的功能,但不能处理5安培以上的电路,另一方面,LM196克服了LM338的这一限制,并进一步增加了5安培的规格。
主要规格
这款可调15V 10amp稳压IC的主要特点可以总结如下:
- 在+/-0.8V电压下定制输出
- 每分钟可调电压从1.25V到15V DC
- 保证输出电流不低于10安培
- 通过P+产品增强测试验证
- 最大功耗不超过70瓦,即使在满负荷。
- 输出内部保护,防止过载和短路
- 设备内部保护,防止热逃逸或热击穿情况。
- 输出电压供应保证,即使在最坏的情况下,如调整引脚断开。
注:尽管IC的输出电压规定在1.25 V和15 V之间,但数据表还指出,只要不超过输入/输出压差,就有可能获得高于15 V的输出电压。
输入/输出差速器指定为20v。
这意味着,只要不超过20 V输入/输出差,可以调整IC以在输出端产生更高的电压。
确定LM196的详细信息

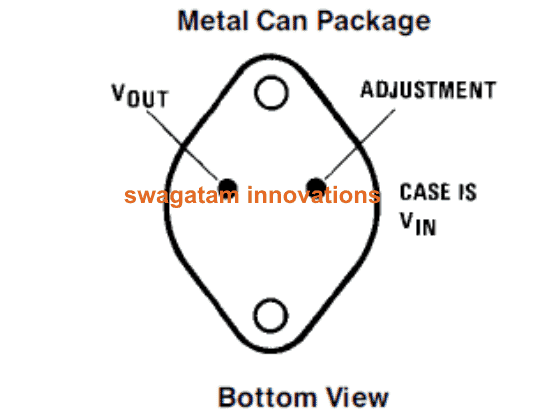

如下图所示,IC LM196的引脚从底部向下,金属面积较大,可以识别如下:
- 右销=调整销
- 左引脚=输出引脚。
- Case or Body = Input
使用集成电路LM196或LM396的10安培电源电路

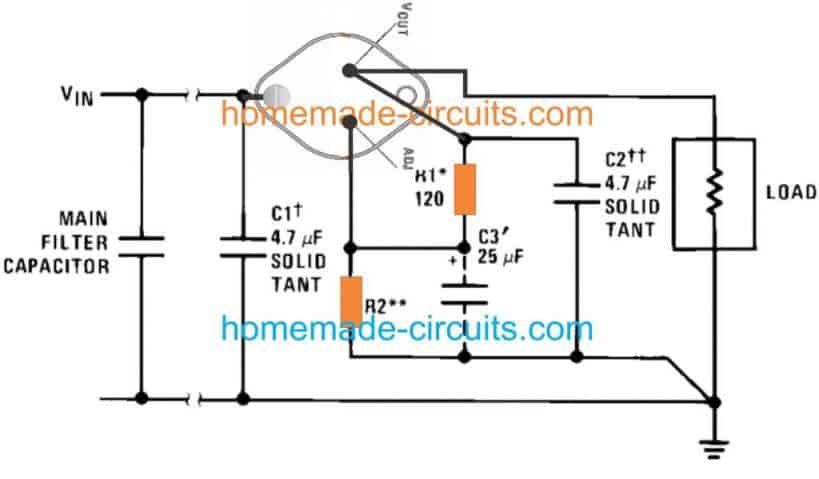

使用集成电路LM196的标准10安培稳压器电路图如下图所示。
电阻的计算方法与集成电路LM338或LM317类似。可以调整R2以获得输出所需的稳压电压。
电路中涉及的所有接地端子必须与主输入接地固定在一起,主输入接地显然是桥式整流的负极(这里没有显示)。类似地,负载的正极必须直接从IC的相关引线获得。
由于电路中存在高电流,接地和正极取自主节点。随着电流的增加,导体成比例地为电流流提供更大的阻力,从而导致输出电压下降,因此应避免不必要的轨道长度。
您好,先生,我是您的忠实粉丝,从15年前开始,我就为您制作了很多电路,但请告诉我我需要您或您的帮助,我有逆变器,但我需要一个电路,这样我可以将输出电压调节到220v ac,因为当我给逆变器供电时,它会输出300v av的输出电压,所以我需要一个可以调节以将其降至220v ac
谢谢你,丹尼尔,非常感谢你的回复。
您可以参考以下文章,尝试第二个电路以满足您的要求:
//www.addme-blog.com/load-independentoutput-corrected/
你好,
我看到了你最近关于LM396/LM196 10A调节器的帖子。你知道有什么消息来源吗?它们已经停产了。
谢谢
迈克
你好,抱歉,我不知道任何在线资源。如果你很难找到它,你可以使用2个LM338并联,在一个普通的散热器。
我想做一个5v 10a电源,但唯一的高安培调节器ic我有大约ar lm338和lm350。你能为我推荐一种适合所需电源的电路吗?我只是另一个尝试为8x8x8 led矩阵立方体供电的业余爱好者。
您可以将两个IC并联。将它们安装在普通散热器上。使用此软件将电阻值调整至5V:
//www.addme-blog.com/lm317-lm338-lm396-calculator-software/
R1 = 120欧姆
R2=360欧姆
你好,先生,你能帮我吗?我需要一个12v和10a最大输出的电路,但输入是一个太阳能电池板30v和15a最大。
谢谢,来自巴西的敬礼。
你好,Dinilton,你可以尝试以下的概念,并根据你的电路规格相应地修改它
//www.addme-blog.com/5v-pwm-solar-battery-charger-circuit/
Hi swagatam我需要一个电路,可以在短路或过载保护时切断逆变器220v交流输出
你好,Ajeet,你可以参考下面的链接,并根据你的需求选择一个
//www.addme-blog.com/?s=overload
我正在寻找一个电压调节器15伏16安培,但我不能得到任何建议。
您可以将4个LM338 IC并联,并从配置的电路中获得所需的调节。
我想做一个电源,运行5个pc排气风扇,所以请参考我电源电路…
在上述电路中接收5安培,需要多少安培变压器?
请指定风扇的电压和额定电流,以便我计算电源所需的总功率。
你可以用LM338代替LM196,这将给你确切的5安培,IC将需要一个散热器严格。
