该职位消除了IC LM567的主要规格，数据表和工作原理，是具有同步AM锁检测和电源输出设备的精确锁相环。
简化术语，IC LM567 IC是一种音调解码器芯片，基本上设计用于识别指定的频带，并响应于检测激活输出。
不用说，这种芯片可以用于许多不同的应用，最常见的是在远程控制和安全系统领域。

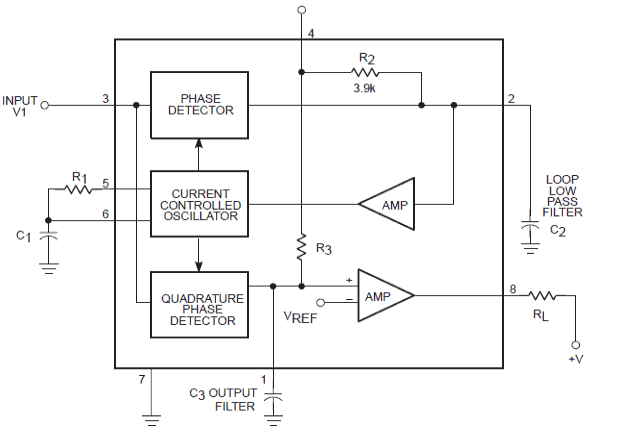

框图

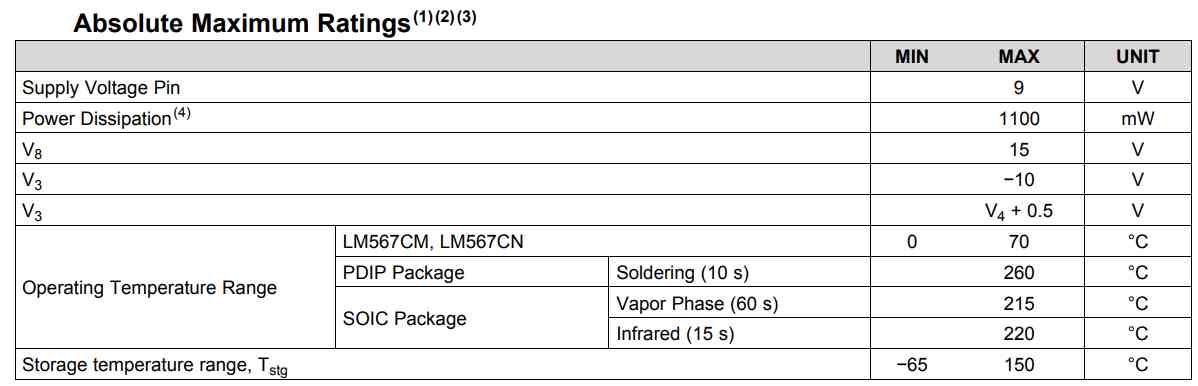

绝对最大评级
绝对最大额定值是指该集成电路在电压、电流和功耗方面的最大允许容量值。下表解释了IC LM567对相关参数的绝对最大额定值:
放入工作和规格
参考上面所示的IC lm567内部配置图，IC的引脚功能可以从以下几点理解:
引脚#4和引脚#7分别是IC的正(Vdd)和负(Vss)电源输入。
引脚3是输入端的传感输入，用于检测给定的锁相环频率，换句话说，该引脚将锁定与匹配的中心频率，该频率可能通过一对外部RC网络在集成电路内部设置。
引脚＃5和6用于通过根据需要设置R1，C1的值来创建中心频率，并且该频率被感测输入引脚＃3锁定并在PIN＃8处创建逻辑零这是IC的输出引脚。
输出引脚＃8通常逻辑高，一旦在IC的PIN＃3处检测到匹配频率，就会变为逻辑零。
引脚＃1和引脚＃2用于确保所涉及的频率的正确过滤，使得IC由于任何现有的虚假或杂散噪声干扰而不会产生任何错误输出。
LM567的主要特点:
广泛的可设置频率范围（0.01Hz至500 kHz），这意味着传感通带可以设置为0.1至500 kHz，可选择巨大范围，从而可以从该芯片实现无限的独特配置。
高度稳定的中心频率，保证了精确的通带限制，使单位非常可靠的检测功能。
随着该功能的建议，独立可控的带宽（高达14％），带宽也可调节到合理度。
高带信号和噪声抑制，再次确保在所述功能的检测和实现期间确保高可靠性。
逻辑兼容输出，具有100 mA电流下沉能力，其允许输出处理相对较高的负载，而不采用诸如晶体管驱动器级的附加缓冲级。
对假信号的固有免疫力，这确保芯片永远不会产生假结果由于不正确的频率检测或在杂散或虚假瞬时信号的存在。
频率调整超过20到1的范围与外部电阻，这个特性再次使芯片高度灵活和动态。
与IC LM567相关的三个重要参数可以通过以下几点来理解:
锁相环中心频率
它是内置电流控制振荡器电路的自由运行频率
没有输入信号。
检测带宽
这是可以提供给上述中心频率的频率范围，在此内的输入信号的存在具有高于20mV的阈值电压导致IC的输出变低。此功能是指环捕获范围。
锁定范围
它是在阈值电压高于20mV的相关输入信号存在时，使输出切换到逻辑零的最大频率范围。
检测乐队
这表明最佳检测水平的幅度，聚焦在中心频率。它由公式给出：
检测频段=（Fmax + Fmin - 2FO）/ 2FO，
其中fmax和fmin是检测频带的频率阈值，fo是中心频率
应用程序提示
IC567可以被认为是多功能芯片，因为它在电子领域提供了无限范围的应用，其中一些在下面讨论：
- 按键解码:使用该芯片时，人的触摸响应会产生不同的频率，可以使用多种IC LM567配置进行适当的解码。
- 载波电流遥控器：我们现有的电源接线可以非常有效地用作转移媒介，以便在房间之间通信或从一个房间远程控制电器。可以使用LM567 IC实现操作。
- 红外控件（远程电视等）：由于LM567的中心频率紧密锁定，因此它可以用于精确地从给定的手机检测IR波。与普通的IR遥控器不同，该电路更好地免受由切换交流电源设备产生的杂散RF或IR干扰。
- 频率监测和控制:由于LM567 IC内置了精确的频率检测范围，可以用于准确监测给定的频率范围。
- 无线对讲机：与载波电流遥控器一样，IC LM567也可以在无线对讲系统中适当地实现。
- 精密振荡器：所提出的IC中的锁相环特征还促进其应用作为精确振荡器，用于实现精确调整的振荡或频率。
亲爱的Swagatam，
我正试图在线购买LM567，但我找不到一些流行的网站，我在其中一个网站上列出了一个名单（购买其他组件）。所以我想问 - LM567有替代方案吗？这样我就可以继续与该站点相同的顺序。
ba1604是正确的替代品吗？
目的是相同的：作为电路中使用的IC（IR遥控器）。
亲爱的拉努尔，
是的，您可以使用它，两者都是彼此的直接等同物。

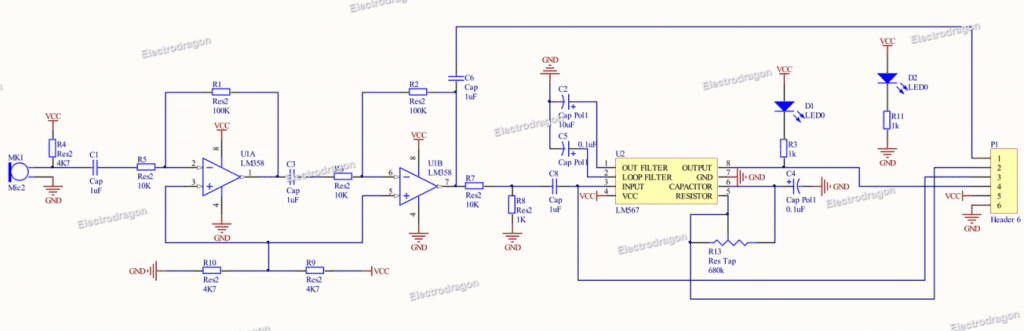

我alread将一个lm567模块带到下面的网站上显示
https://www.homemade-circulay.com/wp-content/uploads/2017/10/lm567.png.
但我需要更高的带宽。有人可以帮助我弄清楚电容值我应该改变什么。
我使用Centre Freq AS = 815Hz
还有我更喜欢14%的带宽
我应该选择的电容值是多少？
计算RC值的公式为:
f0 ~ 1.1 / RC,
其中R C是外部定时电阻电容，f0是中心频率
如何使用此IC进行时钟脉冲
请参阅此数据表图：18
http://www.ti.com/lit/ds/symlink/lm567c.pdf.
伟大的萨默克里。
我正在寻找一个循环来检测我的任何火灾报警装置是否发出声音，所以我可以自动打开窗帘以提供逃生路线，这芯片似乎完全适合这项工作。
我的警报单位在3363Hz上发出哔哔声，所以使用r = 1500欧姆，c1 = 220nf，c2 = 220nf和c3 = 4.7uf应该做。
一旦MEMS麦克风模块，5V输出继电器和其他部件到达，就会让您发布结果。
谢谢，很高兴你发现它很有用。等待更新！
亲爱的洼地
我需要用LM567制作FM调制电路。你有任何电路。请帮我
感谢您！
对不起Phung，我现在没有这个电路和我在一起......
嗨Swagatam,
我正在寻找一种在检测到4 kHz频率时激活RELAIS的设备。我从你那里了解到，LM567可以这样做。是否有一个包含所有组件的PCB可用的PCB？
谢谢，
嗨Gustaf，是的，正确的，您可以根据您的规格尝试和自定义本文的第一个设计：
https://www.homemade-circuars.com/tuned-infrared-ir-detector-circuit/
亲爱的赃物，
我认为以下段落是在申请提示中纠正。3.
超声波控制（远程电视等）：由于LM567的中心频率紧密锁定，因此它可以用于从给定的手机精确地检测IR波。
超声波控制不是红外。
谢谢阿里，我已经修改了相关段落。
亲爱的Swagatam先生，
我遇到了你的网站，它非常有趣。
向您提供技术知识共享和帮助性质的帽子。
我需要您的专业知识..我正在使用LM567 IC设计IR接近传感器模块
带预置选项(用于距离调节)。
你能给我引路吗?
问候
vasu.
钦奈
谢谢亲爱的Vasu，可以参考本文下的LM567接近电路。
https://www.homemade-circules.com/simple-proximity-sensor-circuit/
但是，这种设计的距离仅为几个CMS，对于更长的可调距离，您可能需要更换D2（BP104）TSOP1738
并确保调整C2，使IC的频率设置为精确的38 kHz，否则TSOP传感器将无法响应。
为实现可调节功能，可以使用可调节的500欧姆预设替换R1，这将有助于您调整光电二极管发射器的灵敏度
你好，Swagatam先生，
感谢您的快速回复和指导。
祝你好运！
问候,
vasu.
钦奈，印度
出于某种原因，我的20kHz，4VP-P，CW音调探测器不起作用。引脚3的信号由SIG Gen提供。我使用CT = 0.01uf和RT = 550欧姆。引脚4 = 6.0 VDC和引脚8具有10kohm上拉至6.0 VDC。
当我扫描Vin的频率时，Pin 8总是高的。我从来没见过它锁在任何频率上。
C2(引脚1)和C3(引脚2)的上限值为14%带宽(从什么方程)?我想验证一下，因为我不知道还有什么问题。我重视你所能提的任何建议。

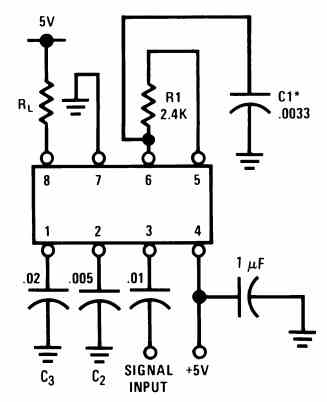

你可以尝试以下100kHz的测试电路从原始的数据表的IC
一旦在上面的配置中确认了基本参数，就可以调整相关零件以实现特定结果。
这是一个开始的好方法。谢谢你的帮助。
不客气！
