本文讨论了一种简单而有趣的用普通电子元件控制的氙气管闪光电路。
电路操作
这个电路取自一本古老的elektor电子杂志，它确实是一个非常可爱的小电路，可以用来在节日、聚会和有趣的聚会中创造高强度的照明效果。

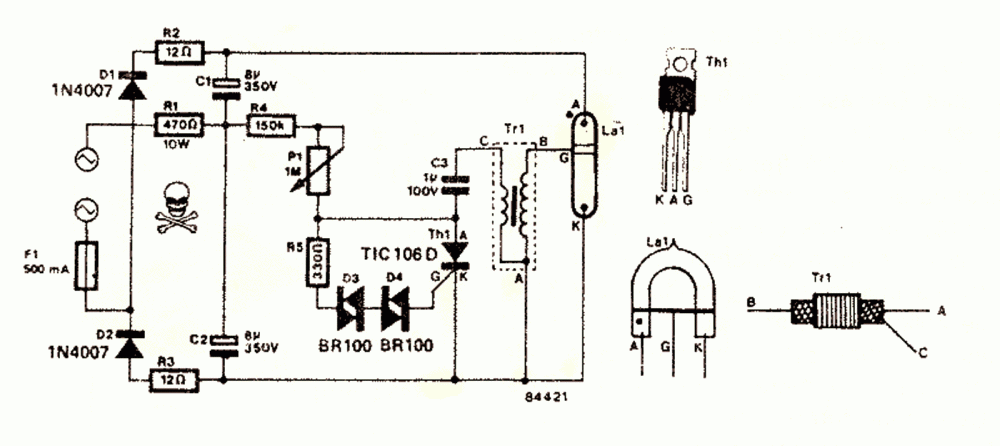

该电路可以参考图和以下解释来理解:
二极管D1和D2以及电容C1和C2形成一个倍压电路，它产生的电压水平是输入电压的两倍(通过C1/C2)。
电阻R4连同R5和P1提供栅极电流到可控硅，以便它可以触发所需的动作。
然而，可控硅无法点火，直到电压达到以上的直流点火电压约60伏(由于D3/D4)。
一旦发生这种情况，可控硅触发器，通过C3在脉冲变压器的初级绕组内诱导瞬时脉冲。
这进而将一个高压脉冲跳跃到与氙气灯泡的触发线相连的变压器的第二回路。
由于上述动作，氙灯触发整个电压通过C1/C2通过它。
这在灯管内部产生了眩目的弧光，产生所需的高强度闪光。
然而，一旦灯管燃烧C1/C2完全放电，使可控硅的栅极电压降至零，关闭氙气灯泡瞬间
整个电路恢复到原来的状态直到C1/C2再次充电并重复这个循环。
因此，只要市电在输入端保持连接，闪烁就会不断重复。

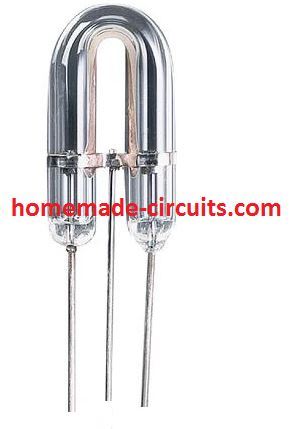

氙管
顾名思义，它是一根充满惰性氙气的管子。金属环连接到管的阳极一侧，成为器件的栅极触发点。这个环用导线端接，以便它能与s脉冲源连接。
当一个高电压设置在管的阳极/阴极引脚和一个脉冲施加在触发门线和阴极，管充电，并允许整个电压通过阳极。由于高速电子通过氙气，阴极在管内产生强烈的电弧照明。
这里可以使用任何标准的氙气管，最好是用于电子照相机的那种。
变压器
变压器可以通过在一个微小的铁氧体铁芯上缠绕100匝36 SWG导线来建造。这就变成了次级绕组(A到B)
22 SWG绕上述绕组约10圈。这就变成了变压器的一次绕组(A到C)
嗨，Swagatam，你的博客非常有用。我需要一个电路- 20伏直流输出与500 mA。输入是230伏交流电。
Vijay你好，谢谢，我将尝试设计它，并在我的博客中讨论它。
嗨，Swagatam，我可以使用一盏1000W欧司朗氙灯用于上述目的吗?
安库什，1000W氙气管将与上述电路一起工作，但只有在线圈和可控硅被适当地修改后，以处理管的巨大功率。
嗨，先生，我关注你的帖子很多天了。我在一本bpb的书里找到了同样的电路，但是我不明白如果我想要把两个500瓦的氙灯变速闪光并且可以控制亮度，应该是什么电路呢?在印度，哪个牌子的氙气频闪灯可用?请帮助。请把电路用电子邮件发给我。
P1可以用来调节闪烁率或速度，而C3的值可以改变，以获得氙气放电强度的某种差异。
我不太清楚氙气的品牌，店主会更好的指导你
嗨Swagatam先生,
我试着从一个朋友那里得到两个500w的氙气线性管。但我认为线圈和变压器都没有转好。请帮助。
我怎样把灯串接在一起才能发出明亮的闪光?
我希望每9秒全功率使用手动按钮的[1]闪光灯。可能吗?请帮助。我正在为我的小打印店做一个曝光盒。我买不起那么多钱去加尔各答市场买东西。我正在努力做一个。请帮帮我。你可以邮寄一份合适的手绘电路图给我吗?我的邮箱号是:calcuttacity[at]gmail.com
嗨Udyog,
电路是从elektor电子杂志上摘取的，所以我不能对修改提出太多建议。
然而，为了增加亮度，你可以尝试以下调整:
1)尝试较粗的电线为二次绕组，可能是32 SWG而不是36。
2)将C1/C2值增大到10uF/350V。
3)增加C3的值，与现有电容并联，再连接1uF。
4)尝试一个霓虹灯灯泡代替两个系列diacs....霓虹灯必须是一个良好的质量类型如下所示
http://www.surplussales.com/Images/Bulbs-Incan-Panel/Neon/lmp-NEON-23_1_lg.jpg
你可以把一个按钮在serieis与R4得到一个按钮触发设施…
