本文讨论了如何使用非常普通的分立元件制作一种便宜而有效的市电交流过载和过流保护电路。
介绍
我已经发表了几篇主要文章稳压器电路在本博客中，这些单元的设计和目的是为了在其输出时保护连接的设备。
然而，这些设备缺乏一种保护，即过载保护。
过载保护电路的重要性
特定稳定单元可以额定处理用于处理最大指定的功率限制，超出其效果可以开始稀释或者可能变得效率低。
电压稳定器超载也可能导致变压器发热和火灾危险。
下面所示的简单电路可以包含一个稳压器电路加强本单位保障能力的保护电路。
它是如何工作的

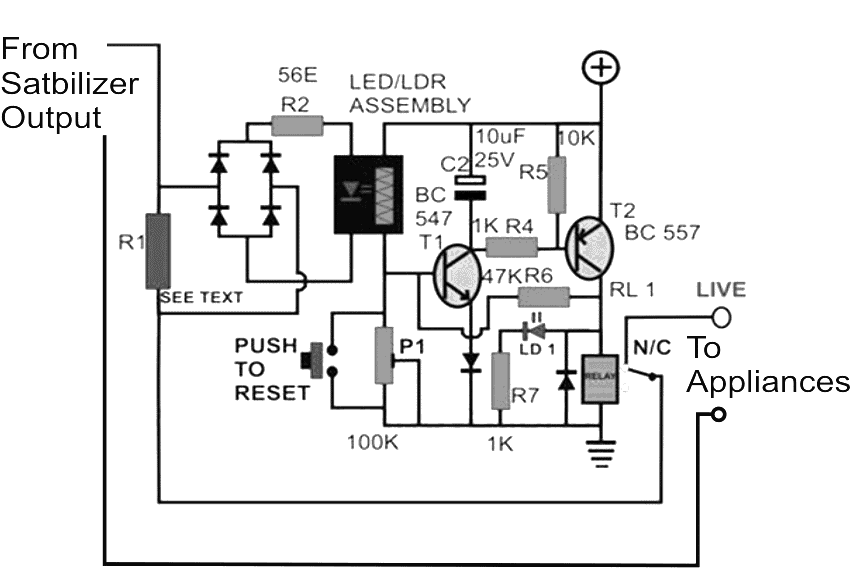

该图显示了一个非常简单和直接的配置，只有一对晶体管和少数其他无源部件被用于形成预期的设计。
电源稳定的AC衍生自稳定器输出，并通过其N / C触点通过另一RL1切换。
交流市电连接的其中一根导线上加一个计算值的串联电阻。
当负载通过电源输出增加，一个比例大小的电压开始发展通过这个电阻。
电阻器的值是这样选择的，它的电压成为刚好足够点亮一个连接的LED响应可能被认为是危险的和超过最大可容忍的限制。
当这种情况发生时，LED就会亮起来，一个放置在LED前面的LDR会立即降低它的电阻，以响应LDR产生的照明。
LDR电阻突然降低，接通T1, T1又接通T2和继电器，启动电路和继电器的锁存效应。
因此，当检测到过载情况时，输出端的负载或器具立即断开。
整个动作发生在几分之一秒内，不给任何不利后果的机会，整个系统是由包含这个简单的交流电源过载保护电路保护。
限流电阻计算公式
R1 = 1.5 / I(额定电流限制)，
例如，如果I =15安培，那么R1 = 1.5/15 = 0.1欧姆，它的瓦数将是1.5 x 15 = 22.5瓦
零件清单
- 除R1外，所有电阻均为1/4瓦5%(见正文)
- R4 = 56欧姆
- R4, r7 = 1k
- R5 = 10 k
- R6 = 47 k
- P1 = 100K预置
- 二极管=全部是1n4007
- T1 = BC547
- T2 = BC557
- C2 = 10 uf / 25 v
- LD1 =红色LED 20 mA
- 继电器= 12 V/200mA 30安培
LED/LDR设备可以按照下面的示例图像手动组装
工作电源是12v，因为在原理图中没有定义。
是的，可以是12V或6V，取决于继电器线圈电压
先生您好，祝您有愉快的一天，
先生，我需要一份1马力潜水马达的过载无载保护电路图。用于电流互感器。
感谢你。
带着敬意 ，
穆罕默德farook。
你好，穆罕默德，如果可能的话，我将设计它并张贴在这里:
R1消散了大量的力量。你能建议减少这个方法吗？

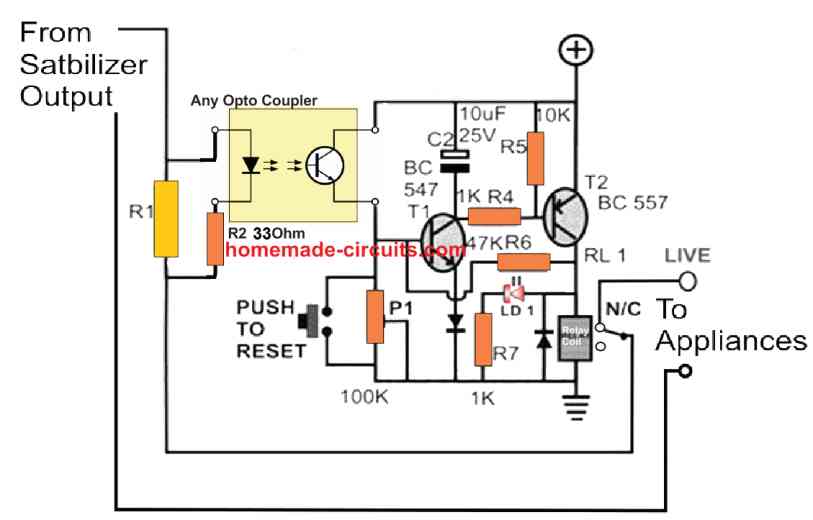

使用标准的opto尝试以下修改过的图”
以下列方式计算R1：
R1(欧姆)= 1 /最大电流限制(安培)
瓦数= 1 x最大电流限制
谢谢你！
亲爱的,
我计划将它连接到5kva稳定器，在240v下截止功率为4700瓦，
请告知R1电阻器的值和瓦数，如果指定的R1电阻器不可用，你有什么选择?
你可以通过在串联/并联组合中添加许多高瓦特电阻来创建R1，直到你达到正确的期望值....
先生,
请告知R1电阻的值和瓦数，我计划建造5kva稳定器，在240v下截止瓦数为4700瓦
Arun，请看文章末尾的公式和示例解决方案。在你的情况下，“I”将是5000/240 = 21安培，现在请计算剩下的。
先生，你能解释一下led/LDR是什么意思吗?因为我对电子部件没有足够的知识，或者它是在充电器里发现的。
我能得到LDR的零件号吗，谢谢
要做到这一点，你必须把LED和LDR面对面地包装在一个防光盒子....或者你可以简单地使用一个现成的光耦合器。
ldr没有任何号码。
您好，先生，有没有可能通过增加一个自动重启的延迟定时器来修改这个电路?如果是的话，请多解释一下。谢谢。
你好,所罗门,
有可能，你可以从以下环节的第三个电路与上述电路的收集器集成，并得到所需的结果
//www.addme-blog.com/simple-delay-timer-circuits-explained/
我希望你会知道怎么做
你好先生，我可以使用TRIAC而不是继电器，如果是，我如何连接PIN
是的，这是可能的，我会尽快更新它…
嗨赃物,
这对短路也有帮助吗?
我还有MCT2E(6引脚)和PC817(4引脚)。我应该用哪个来更好地检测呢?
我知道PC817在许多电源电路中使用最多，MCT2E是绝对的。
你好，Saqib，是的，它也可以防止短路。
任何光耦合器都可以在这里使用，尽管在图中显示了一个LED/LDR手工制作的光，一个LED/晶体管光也可以工作。
在设置设计时，一定要分别检查和确认各个阶段。
谢谢。将更新你的实验。
好的谢谢!
你好Swagatam爵士
关于这个示意图我还有一个问题。我可以将原理图的正轨连接到为逆变器驱动提供电源的12V稳压器而不影响任何东西吗?
你好，教子，是的，你可以做到，没有任何问题
好的，先生。非常感谢。
不客气！
回复你的回复......
例如，假设我建立了一个2KVA的逆变器，我想用它来实现最大负载1600w。
关闭电流= 1600 /220 = 7.27A
R1 = 2/7.27 = 0.28欧姆
R1瓦数=（1.2 + 2）x 7.27 = 23W（约）
这是正确的先生吗？
是的，在我看来是正确的!
抱歉，你必须包括1.2V也在R1公式....
R1 = (1.2 + 2) / 7.27
好吧,
所以R1 =(1.2 + 2)/7.27 = 0.44欧姆
瓦特= 23W如上。
是这样吗，先生?
是的没错!
好的，先生，非常感谢。谢谢你，先生。
不用客气，教子!
你好先生,
我做了这个电路，我使用230v交流作为I/p和300w o/p。R1 - 0.56 / 2 w
但是电路没有工作。
你好，Maruti，我很难猜出你在你的电路中可能犯了什么错误，请阅读这篇文章，检查你的电路中可能缺少什么
先生，在这个电路中，你使用稳压器o/p作为电路i/p。
我可以在i /p中直接使用230v交流电吗?
如果我可以，那么我如何选择所有的组件?
你好，先生，我是来自勒克瑙的一名摩尔
我开始STYBLIZAR menufecturing作为一个业务，你会帮助我的业务技术支持，我需要你的帮助，我的watsup不。08115720798
你好Anmol，电话或wattsapp沟通可能是不可能的，但你可以通过邮件咨询问题，我会尽力帮助你。
请务必以适当的英语和精心编写问题，因为我也会在我的网站上发布它。
大哥其实p1是为了灵敏度才知道的，我需要调整限流电阻吗?而以上电路仅限过载电流，我还需要一个欠载限流电路吗?
兄弟，在较低的P1设置电路将在更高的电流下激活，并且在更高的P1值下，它将在较低电流...上运行。并且可以有效地用于设置电流。
对于当前切断的，我们可能需要两个Opamp电路，一个用于控制上限和其他下限的其他电路......我会想到它。
亲爱的兄弟，我需要下载和过载保护电路，为我的Openwell潜水钢管5hp 4kw 415v 10amp，因为我必须使用可变保护应该是5amps到20amps？如果你有这样的电路？或请为我设计一个电路？如果您需要更多详细信息，请告诉我...
亲爱的兄弟，上面的设计已经通过P1实现了可调功能，你可以将P1设置到不同的位置，从而达到任何想要的截止点
请对计算R1的各种值的实际常数需要有一个小的困惑。帖子说1.5，你说2，后来说3，所以请解释一下变化。谢谢
这是公式
R1 = LED FWD降价/截止电流值
Hiee先生
你能说出把直流电转换成交流电(方波)的电路吗?
不使用变压器。
你好，Nikhil，你可以使用这篇文章中显示的电路:
//www.addme-blog.com/2014/01/simplest-full-bridge-inverter-circuit.html
你好先生
我不太明白维贾伊是如何设置1ohm 20w和10k的预设的。
那么P1可以用什么值。
当我阅读评论时，似乎对如何计算R1值有些困惑。
你好，Michael，延迟效应其实不应该那么严重....是的，以上所有参数都会相互作用并影响延迟效应，所以可能需要一些实验，直到确定正确的延迟……
先生，假设我想用这个电路做3kv逆变器过载保护，我怎么计算R1?先生，我觉得继电器的连接不是很清楚，首先，线圈端子没有显示在电路中，其次，N/O端子和N/C似乎有些混乱。谢谢，希望能尽快收到你的来信。
Adelusi,
文中给出了公式，请用它来计算。式中限流可用3kv除以电压求得。
请点击图表放大，你可以看到两个触点，虽然有点褪色，但无论如何N/O是未连接的，所以不重要，N/C是与负载和电流相关的。
先生，请帮我设计一个12vdc到36vdc的变换器。先生，我已准备好接受任何输出服务。
您可以尝试任何基于IC 555的Boost转换器电路或555 IC基于反激式转换器电路，请谷歌此您会发现很多
你好先生
我偶然发现了这个帖子。
自从vijay使它工作，然后我想我可以使用它作为一个过载保护与一些变化
1)我去掉了继电器，而是将PNP晶体管集电极的正信号传递到我的sg3524的引脚10。
2)当我在研究你推荐给我的另一个帖子时，这个看起来更复杂。
3)我将在何处和如何包括一个时间延迟之前通过10的IC，所以当电流超过限制，它首先给出一个de说5秒，如果负载不减少电流，然后它关闭逆变器
4)如果每次冒险负载稳定到正常状态，就像在浪涌负载的情况下，电容器应该迅速放电，这样就不会触发关闭，因为启动电流已经降低到正常状态
你好迈克尔,
为了包括延迟效应，你可以简单地在T1的基部和地面上添加一个高值电容…如果你使用光耦合器，请确保来自光的信号通过一个电阻…这个电阻值也可以调整来设置延迟响应
嗨Swagatam,
我重新设计并组装了这个电路。因为我的稳定器是1KVA，可以处理4A，所以我使用了一个1ohm 20W的电阻作为电压传感器。我知道这是一个有点高的值，但我已经创建了一个分压器使用10K预设和调整电压，以便只有在4A光耦合器被触发。即使这样也不完美，因为即使是通过光耦合器的微小电流也会触发T1。为了缓解这个问题，我在光耦合器和T1基之间连接了一个100K电阻。我用感应炉尝试了4A电流，把功率设置为1000W，我用万用表精确测量了4A电流。这似乎很有效。当我把功率增加到1200W时，它就会触发。我还没有尝试过1050W, 1100W等等，我稍后会做。在此过程中，我发现了另一个问题; when I connect the output to my voltage stabilizer (already assembled using one of your circuits but this is 500VA), because of the inrush current to the autotransformer, the circuit triggers. I mitigated this issue by connecting a 47mf capacitor (anything less doesn't do the trick) between P1. Now when I increase the power to 1200, the circuit triggers but takes about 1 second to do so.
我有一个疑问:既然这个电路允许一秒的过电流，它会损坏自耦变压器吗?我觉得有一段时间它的电流比额定的要大，但我只是想确定一下。
谢谢,
维贾伊
嗨，Vijay，恭喜你!
你所做的所有修改正确,一切都似乎完美的我,一个1秒的延迟不会以任何方式影响你的自耦变压器,因为之前损坏的变压器将首先必须加热,当它达到150度以上才可能开始吸烟,这可能需要超过20到30秒。
顺便问一下，你的光耦合器是用什么做的?它是一个现成的LED/光电晶体管光电还是推荐的LED/LDR型自制光电?....与传统的LED/LDR相比，LED/LDR将提供更好和更可靠的结果。
嗨Swagatam，谢谢。我用过mct2e。如果MCT2E和T1基础之间100k，我正在考虑尝试LED / LDR组合，但它没有做到这一点。
维贾伊
好吧，维贾伊，只要结局好，一切都好…
是的，我使用了两个。47 e电阻串联，因为我不能得到1欧姆的3安培负载。不管怎样，我会再试一次并更新。
谢谢,
维贾伊
好的!谢谢
嗨Swagatam,
就像你的稳压电路使用放大器，我也尝试了这个电路(光耦合器)，它工作。但即使没有那么多负载，它也经常会触发。调整预设没有帮助。什么好主意吗?
嗨,维贾伊,
你是否正确计算了R1？请计算，使得Opto LED仅在根据所需规格时出现真正的过载时熄灯。
或者，你也可以尝试在T1的基极和接地上增加一个1uF电容
非常感谢。我将使用光耦合器构建这个电路，并给你反馈。
谢谢你给出P1的答案但是R2的值是多少呢。是56欧姆吗?
是的56欧姆，这是LED限流电阻
P1的函数是什么?
用于调整电路的灵敏度....
你好Swagatam,
非常感谢您的善良和提示响应，需要您的建议来决定继电器和T1，因为我将使用可以承担最小负载15AMP的继电器，并决定建立以下内容：
https://www.homemade-circulay.com/2011/12/simple-mains-high-and-low-voltage.html.
问候,
Ajay
你好阿
你可以使用如下所示的继电器:
http://www.oenindia.com/images/57.gif
厄恩/ 12 v / 285欧姆/ 16安培/领域
你好Swagatam,
感谢您的快速反应，准确地说，我最近买了一台日立AC型号RAW318KTD，我之前的AC压缩机由于稳定器产生300VAC而吹了。我已经把稳定器修好了，但这次要非常小心。
我的交流规格是电流-4.7安培，额定电源-(230/50/1伏/Hz/相位)，总输入功率-1055瓦。
对不起，又打扰你了。
问候,
Ajay
你好阿,
在这种情况下，你需要一个过电压保护电路。你可以做以下电路:
//www.addme-blog.com/2011/12/simple-mains-ac-over-voltage-and-under.html
它将保护您的AC免受高电压以及低电压。
你好Swagatam,
我想把这个CKT应用到我的3Kva空调稳定器上，你能帮我确定继电器额定值吗? R1，我的AC是1400瓦。
问候,
Ajay
你好阿,
下面是细节
3000/220 = 13安培
因此R1 = 2v/13 = 0.15欧姆3瓦
继电器触点的额定电流必须为20安培
对1400瓦来说是
1400/220 = 6.36pms.
R1 = 0.3欧姆/ 2瓦
继电器触点@10到12安培。
如何计算电阻R1的功率?P=I2XR还是P=VI ?请解释一下。
p = vi ... .v =电阻器电压降
你好Sir Swagatam。我非常感谢你的努力。我一直在寻找对逆变器电路的过载保护。到目前为止，你已经推荐给我两个帖子，但这一个只是预期目的的完美之一。我已经阅读了评论，并从您的回复中获得了更多信息。谢谢你，先生。我有几个问题：
1.在你上面关于如何计算感应电阻瓦数的回复中，你说:P = VI, V =电阻上的电压降。我们如何确定这个电压?
2.我想以这样的方式设计电路，以便在Transfo输出处感测过载荷时将其关闭逆变器。因此，我想使用较小的继电器，使得触点将用于在过载条件下断开逆变器振荡器的电源。所以我想做的是允许Transfo的输出直接通过传感电阻直接到负载。我可以继续这个安排吗？
3.从原理图上看，C2的哪一侧/脚是正的?
Godson你好，你可以使用继电器触点用于上述目的，在这种情况下，将指示的继电器触点线直接与负载连接。
电阻的瓦特将=桥降+ LED降/关断电流
= 1.2 + 1.5 / D电流。
c2的白色边是正数。
先生，请原谅，您在回复中对如何计算感应电阻的瓦数的解释，我还是不太明白。请使用你上面给出的3KVA逆变器的例子来解释，这样我会更好地理解它。谢谢你，先生。
教子，瓦数将等于通过电阻的压降乘以你选择的关闭电流限制。
通过增加桥式整流压降(约1.2V)和LED FWD压降(约2V)可以实现电阻上的电压降。
