在这篇文章中，我们讨论了一个有效和高效的大电流紧凑型LED驱动电源使用一个调光开关小工具。
我在我的另一个帖子讨论了高压无变压器的供电电路,用双向可控硅控制电容输出,然而由于这个概念涉及卖空双向可控硅的输出电容设计遭受了重大损失,因此失去了很多效率。
电路的概念
任何涉及分流输出的电源都将失去效率，因为珍贵的功率受到地面的影响……这是实现电压控制的一种非常粗糙的方法。
实现最佳性能的正确步骤恰恰相反，即当输出电压超过指定或额定负载电压时，立即切断对输出的电源，而不是将输出V和I分流。
从电容式电源中获得最佳电流供应是很困难的，因为我们都知道，电容式电源只有在输出负载额定电压与电源的输入电压相匹配时才能有效工作，一个工作在220V的电容电源将有效工作，只有当负载规格也额定在220V…否则，电源的效率将开始下降，并导致在连接的负载上急剧的电压和电流下降。
因此,当较低的直流负载的目的是经营从220 V电容电源和电阻是合并作为一个简单的或更便宜的替代能力下降,大量的能量被浪费的热量和最大效率的系统就无法工作,同样的情况也发生在分流输出电压以实现电压调节的电路上。
使用调光开关控制交流
在本设计中，我们使用一个调光开关来驱动LED灯。如我们所知，调光开关使用双向可控硅来控制电压，但电路不是将功率分流，而是将交流电源切成几段，使输出端的平均电压与所需的负载电压兼容。
根据需要的负载电位将交流电切成更宽或更窄的部分，允许电容器以其充分的效率工作，因为来自它的多余功率简单地切断，而不是分流或短路到地面。

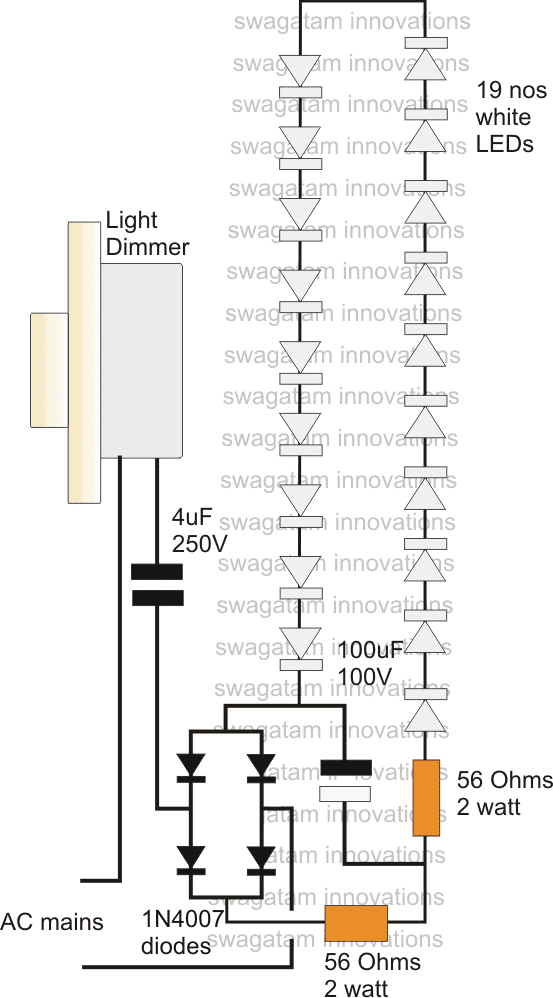

在上面的图表中可以看到一个很好的例子，一个调光开关可以被连接到一个无容性变压器的电源电路，以运行一个大电流负载，比如一串高瓦的led。
电流控制电容器
正如所见，使用的电容器是一个4uF的高值电容器，只要负载不分流或短的功率，它可以提供高达350mA的电流，以其最大效率运行。
调光开关允许整个大电流通过电容器，但通过将交流相位分割成计算段来限制电压。
上述功能确保一个完整的350ma照明led，但防止危险的高压从电容器到负载，以防止负载损坏或过热....该程序确保了所提出的大电流无变压器LED驱动电源电路的完美高效运行。
变光开关吗?
看起来就像我们在印度用来控制吊扇速度的那个。
同样都是. . ?
没错，不仅是在印度，全世界都是如此。
如何修改一个.24w 96 led串联(288- 316v, 80ma)
拆下二聚体开关，将市电直接连接到输入端。
将96个led串联起来。
确保使用1uF/400V，而不是4uF电容
使用齐纳二极管为变压器少的电源和输出5v增加了多少8mm led，该电路如何增加调光器
你可以把多达90个led串联起来。对于较低的值，你必须适当调整调光器输出。不需要5V齐纳。
嗨，我是一个电视技术员，30%的led电视受到故障的led驱动电路，改变了220dc的电压和电流(根据屏幕大小，我。我只需要一个简单的电压控制led驱动电路。
嗨拉,
你可以试试这个概念:
//www.addme-blog.com/wp-content/uploads/2019/05/100-watt-LED-bulb-improved-design-1.png
我试图为两种不同的电压，即9v/1A和4.4v/1.2A无变压器电源
谁能帮我在没有变压器的情况下获得高电流?
请参考本文中的“MOSFET控制器电源”设计:
//www.addme-blog.com/cheap-yet-useful-transformerless-power/
我正在寻找一个电路电源led电视背光在一个抢救led电视底盘。液晶电视屏幕将被一个半透明的白色塑料面板所取代，当由led背光时，可以用于标识。我有兴趣与设计师/建设者合作，制造这样的电源，以供电LED背光标识的回收电视底盘从32″到65″。我的客户是一个大型电子回收商，可以使用数百个这样的电源。有人感兴趣吗?
亲爱的先生,
我要买索尼电视的EHT号码8-598-845-00。你能带我去买吗?(新的或在工作条件下使用)
我试着睁大眼睛，但没有成功。艾德·M·费希尔先生或任何尊敬的读者能帮上忙吗?
非常感谢你的期待。
对不起，Imsa，我们不卖零件，所以不知道它在市场上的可用性
