许多低成本逆变器的共同问题是它们不能根据负载条件调整输出电压。使用这种逆变器，输出电压随着负载的降低而增加，随着负载的增加而下降。
这里解释的电路思想可以添加到任何普通的逆变器，以补偿和调节其变化的输出电压条件，以响应变化的负载。
设计＃1：使用PWM自动RMS校正

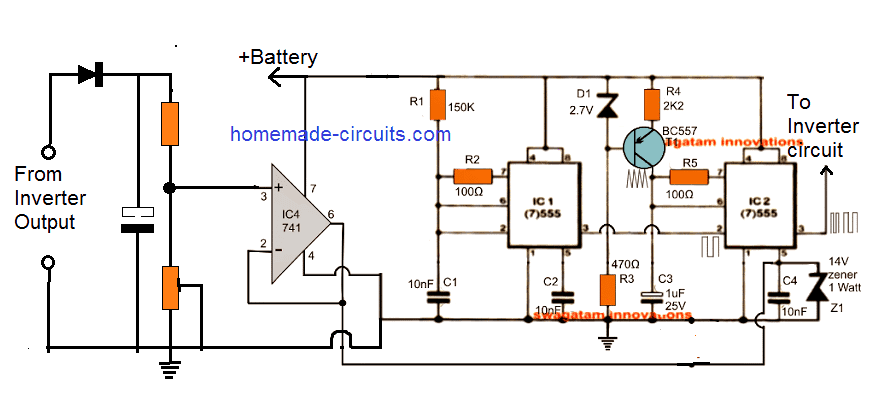

下面的第一个电路可以被认为可能是一个理想的方法，实现负载独立的自动输出校正使用PWM从IC 555。
上述电路可以有效地用作自动负载触发RMS变换器，并可应用于任何普通逆变器的预期用途。
IC 741的工作方式类似于电压跟随器，并充当逆变器输出反馈电压和PWM控制器电路之间的缓冲器。
连接IC 741引脚3的电阻是像分压器一样配置，根据逆变器的输出状态，将市电的高交流输出适当地缩小成比例更低的电位，其变化范围在6至12V之间。
这两个IC 555电路配置像调制PWM控制器一样工作。调制输入应用于IC2引脚5，它将信号与其引脚6处的三角波进行比较。
这导致在其引脚＃3处产生PWM输出，其响应于IC的引脚＃5处的调制信号而变化其占空比。
在这个引脚#5上升的电位导致产生宽pwm或更高的占空比的pwm，反之亦然。
这意味着当opamp时741年响应由于逆变器输出的上升，电压上升导致IC2 555的输出扩大其PWM脉冲，而当逆变器输出下降时，IC2引脚3处的PWM按比例变窄。
用mosfet配置PWM。
当上述自动校正pwm与任何逆变器的mosfet门集成时，逆变器将自动控制其RMS值，以响应负载条件。
如果负载超过PWM，逆变器输出将趋于低，导致PWM变宽，这将反过来导致mosfet打开更硬，驱动变压器更多的电流，从而补偿来自负载的过剩电流
设计2:使用opamp和晶体管
下一个想法讨论了一个opamp版本，它可以与普通的逆变器实现自动输出电压调节，以响应变化的负载或电池电压。
这个想法很简单，一旦输出电压超过预定的危险阈值，相应的电路被触发，反过来以一致的方式关闭逆变器功率器件，从而产生在特定阈值内的受控输出电压。
使用晶体管的缺点可能是涉及到的迟滞问题，这可能使开关相当宽的横截面，导致不那么准确的电压调节。
另一方面，OPAMPS可以完全准确，因为它们会在非常窄的边缘内切换输出调节，保持校正水平紧密和准确。

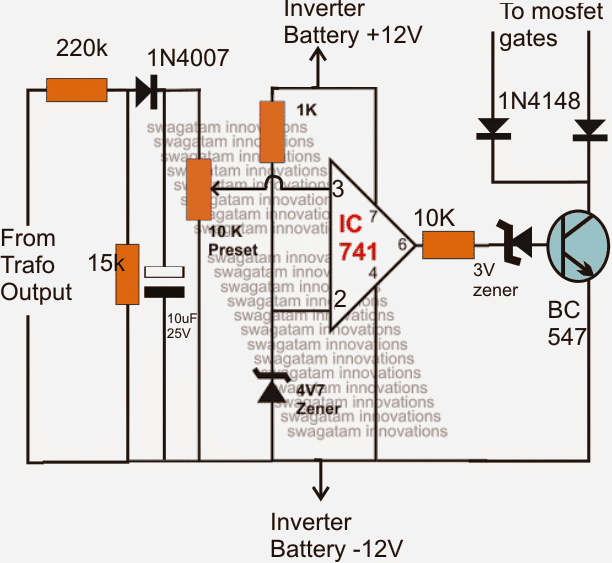

下面介绍的简单的逆变器负载电压自动校正电路可以有效地用于所提出的应用，并将逆变器的输出调节在任何所需的限制内。
所提出的逆变器电压校正电路可以通过以下几点来理解:
单个opamp执行比较器和电压电平检测器的功能。
电路操作
变压器输出的高压交流通过电位分压器网络降至约14V。
这个电压成为电路的工作电压和传感电压。
使用分压器的下降电压与输出电压的变化成正比。
opamp的Pin3被设置为与需要控制的极限相对应的等效直流电压。
这是通过给电路提供所需的最大极限电压，然后调整10k预置，直到输出高并触发NPN晶体管。
一旦完成上述设置，电路就可以与逆变器集成到预期校正。
如图所示，NPN的集电极需要与逆变器的mosfet栅极连接，后者负责为逆变器变压器供电。
这种集成确保了无论何时输出电压趋向于超过设定值，NPN触发mosfet栅极接地，从而限制电压进一步上升，只要输出电压徘徊在危险区域，ON/OFF触发将无限持续。
必须指出的是，NPN集成将只与n沟道mosfet兼容，如果逆变器携带p沟道mosfet，电路配置将需要一个完全反转的晶体管和opamp的输入pinouts。
此外，电路接地应与逆变器的电池负极共用。
# 3:设计介绍
这个电路是我的一个朋友山姆先生要求我的，他的不断提醒促使我设计这个非常有用的概念逆变器的应用。
这里解释的负载独立/输出校正或输出补偿逆变器电路只是在概念层面上，并没有经过我的实际测试，但这个想法看起来是可行的，因为它的设计简单。
电路操作

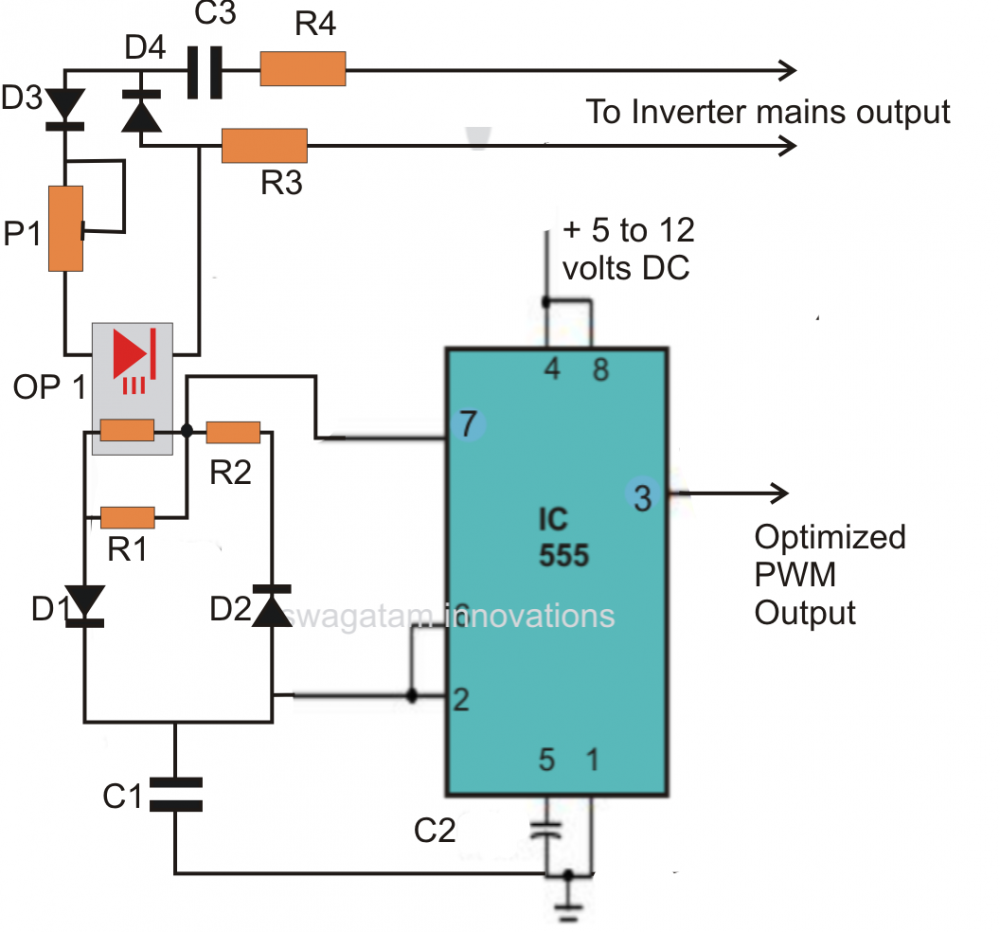

如果我们看图，我们看到整个设计基本上是一个简单的PWM发生器电路建立在IC 555。
我们知道，在这个标准的555 PWM设计中，PWM脉冲可以通过改变R1/R2的比例来优化。
这一事实在这里已适当地利用为逆变器的负载电压校正应用。
一个通过密封LED / LDR制造的光耦合器其中，光的LDR成为电路的PWM“臂”中的电阻之一。
光耦合器的LED通过逆变器输出或负载连接的电压照明。
使用C3和为光电LED馈电的相关组件适当降低电源电压。
将电路集成到逆变器后，当系统通电(连接合适的负载)时，可以在输出处测量RMS值，并调整预置的P1，使输出电压刚好适合负载。
如何设置
这个设置可能是所有需要的。
现在假设如果负载增加，电压将倾向于下降的输出，这反过来将使光LED强度下降。
LED强度的降低将促使IC优化其PWM脉冲，使输出电压的均方根上升，使电压水平也上升到所需的标志，这个启动也将影响LED的强度，现在将变得明亮，并最终达到一个自动优化的水平，将正确平衡系统负载电压条件在输出。
这里标记比主要用于控制所需的参数，因此光学应该适当地放置在所示的左侧或右臂上脉宽调制控制IC的一部分。
该电路可以尝试与逆变器设计显示在这500瓦逆变器电路
零件清单
- R1 = 330K.
- R2 = 100 k
- R3 R4 = 100欧姆
- D1, d2 = 1n4148，
- D3, d4 = 1n4007，
- p1 = 22k.
- C1，C2 = 0.01UF
- C3 = 0.33UF / 400V
- 光耦合器=自制，密封一个LED/LDR面对面在一个防光容器。
注意:所建议的设计不是与逆变电源电压隔离的，在测试和设置过程中要格外小心。
