了解和使用压电换能器

在这篇文章中，我们试图研究什么是传感器，以及在特定应用中使用它们时，它们需要如何在电路中配置

了解压电换能器

压电换能器是一种主要用于将特定频率转换为可听声音的装置。它可以比作一个扩音器，唯一的区别是处理能力和工作原理。

扬声器是用来处理高功率的声音频率，并能够准确地再现输入的内容。

然而，压电换能器在功率和输出质量方面可能不如扬声器那么高效，但有一些特点使这些设备脱颖而出。

压电换能器特别适合产生高音输出，这是扬声器可能做不到的。

此外，压电换能器是廉价的，非常紧凑和光滑，不需要复杂的电路来操作。

基本上这些是用来产生高音的，适用于音乐喇叭，警报装置等。

通用规格(用作声音发生器)

压电换能器是圆形的金属底座，27mm直径的压电换能器更受欢迎。
所述内压电材料涂覆在压电元件的金属底座上，距所述外缘约3mm。

这种材料是相当脆弱的，特别是当焊接电线在他们。

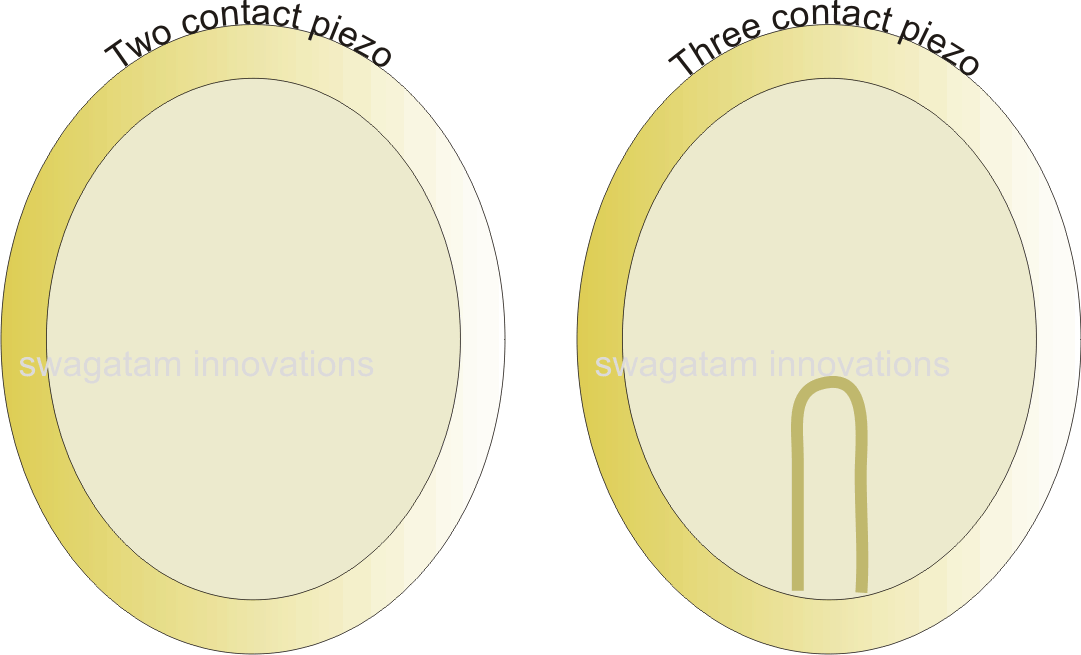

基本上，有两种接触式和三种接触式。所述金属底座为接地端子，所述内侧poezo材料涂层为正极。

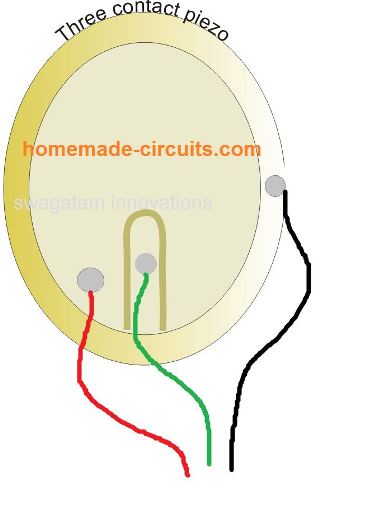

对于三种接触类型，压电材料内部由一个小的离散的压电截面组成，它成为第三接触点，主要作为反馈元件。

上述三接触压电也可用于不使用第三中心反馈触点的二线传感器应用。

来自压电驱动器的外部频率应用于金属底座和内部压电材料，然后压电陶瓷开始振动在应用的频率水平，产生高音调的声音。

然而，这种声音可以是非常微不足道的和低的音量，除非压电是固定在一个特殊的塑料外壳的中心孔。

孔的尺寸很重要，其直径不应超过8mm或小于6mm。

塑料外壳应该是这样的，压电是与胶粘剂粘在一个抬高平台上，只是几个毫米以上的基础上的住房，其中包括上述解释的孔。

凸起的部分应该只是2毫米宽，勉强支持的圆周边缘的压电。

对整个粘贴(安装)过程进行了说明在这篇简单的蜂鸣器电路文章中．

技术规格-如何压电操作

我们知道，压电式换能器将机械力转化为横跨其身体两端的等效电脉冲。这种机械力在压电材料上的应用有以下三种基本形式:

• 横向
• 纵向
• 剪切。

横向效应

在这种冲击压力是切割沿中性轴(y)移动电荷沿(x)方向，垂直于力线。产生的电荷的大小或水平(Cz)取决于压电材料的几何规格。如果我们取a b d作为我们得到的维度

C_z= d_xyF_yb / a

在哪里一个是穿过中性轴的尺寸，b就在产生电荷的线上，而且d为相关的压电系数。

纵向效应

在这种冲击中，传递的电荷的大小具体地等于施加的力。然而，这与压电尺寸无关。

要增加压电元件的电荷输出，唯一的方法是将许多压电元件机械地串联起来，或者将它们一个接一个地堆积起来，但要将它们并联起来。产生的电荷可以用以下公式计算:

C_x= d_xxF_xn

在维_xx表示沿x方向的电荷的压电系数，它是由在同一方向上施加的应力或力所产生的。F_x表示施加在x方向上的力，而n表示一个叠在另一个上面的压电元件的数量。

剪切作用

在这种冲击中，产生的电荷具体等效于施加的力，但不取决于压电尺寸。当n传感器的数量一个接一个串联起来，并电连接成平行，电荷的大小可以用以下公式计算:

C_x= 2 d_xxF_xn

对于施加在压电材料上的力，只有横向效应具有可调节的灵敏度，这对于纵向和剪切效应的结果是不可用的。
