这里提出了一个非常简单的2瓦音频放大器电路,所有新电子业余爱好者都可以构建,以扩大小信号频率和其他类似的实验。
电路操作

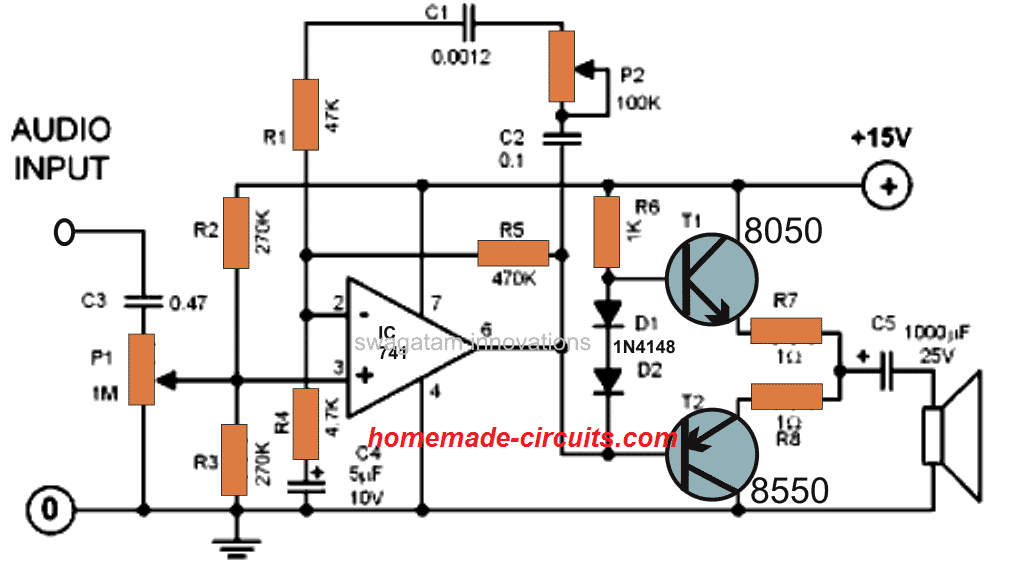

- 这个迷你手机音乐放大器电路仅利用单个IC 741和其他一些被动电子组件,使整个工作非常容易。
- 小小不会限制其动态功能,可以将其与标准放大器规格进行比较。尽管功率输出不仅仅是2瓦,但是对于无线电拾取器放大器或旅行者的iPod放大器单元等应用程序来说,发出足够的声音。
- POT VR1用于调整放大器的体积,而POT P2则用于整流高频干预措施,如果它们高于20dB。这里的IC 741实际上是低增益放大器的作用,并且负责加强放大,仅仅是足以驱动输出功率晶体管的水平。
- 两个二极管D1和D2具有特定的作用,并有助于固定两个晶体管的理想静态电流水平。输出晶体管以推扣方式排列,顾名思义,它们是同时运行的,从而在连接的扬声器中生成了强大的推动力推动和拉动。
先生。
先生;我找不到锅1m,我有100k,我应该用锅的中间销串联10k吗?
Is it neccessary to let the pot2 protrude out like the volume
谢谢女士,
10K代替1M无法正常工作,您将不得不仅购买标签的锅。
P2可能是预设或锅,可以被隐藏,但是如果它像锅一样在外面安装,它可能会给单元提供附加功能。
先生,那些我没有得到的那些非电解电容器,它们是在f还是UF中?
对于锅2;我可以使用100k或200k吗
这些都在UF中,因为Pot2都可以正常工作。
第二输入将在哪里?
我的电路不起作用
没有第二个输入,它是单声道放大器。
I wnt to make that circuit. Can the layout of this circuit also available. Please tell me Asap.
抱歉,PCB布局不可用。
先生..
我该如何编号IC…
请帮助我..
Hi bro, can i use 9v battery for this ckt or whether dual pwr spply is required???
嗨,兄弟,不需要双重,单个电源会做到,但是9V PP3不会持续很长时间……。
你好
我是一个电子学生,我必须准备我的许可项目,我选择使用PIR探测器A蜂鸣器和LED创建警报安全系统
但是我的老师问我。要放大蜂鸣器弹簧,我可以安装这个。Circuit。放大蜂鸣器声音
您可以使用它,但是我建议使用诸如此类的单个基于IC的电路:
//www.addme-blog.com/6-watt-audio-amplifier-circuit-using/
//www.addme-blog.com/ic-lm-386-datasheet-explained-in-simple/
//www.addme-blog.com/usb-5v-amplifier-circuit-for-pc/
tnx
还有一个问题,如果你不介意
如果我决定将此放大器链接到蜂鸣器
在其他含义上,我应该在d蜂鸣器和D音频放大器之间使用当前放大器,或者减少D电流OU,只需直接链接它
Please tell me which buzzer are you using, provide the current and voltage specifications I’ll try to help!
如果您的蜂鸣器的瓦数与AMP瓦数匹配,则中间不需要其他电路。确保蜂鸣器的瓦数小于放大器瓦数等级
顺便说一句,正确配置的方法是在放大器的输入和输出的扬声器的输入处添加振荡器。现成的蜂鸣器将无法与放大器一起使用
你好
Well I am trying to Create a arduino based security system I started from studing a simple.circuit using an arduino uno ,an ir captor ,a buzzer and a led
但是,我的老师建议我提高D LED LED亮度并放大蜂鸣器或只是更改的声音。所以我认为制作音频放大器会B D最佳解决方案
如果错误的话,请推荐我一个可以链接到我的电路的电路
如果您使用的是piezo buzzer, it cannot be amplified, in fact buzzer with internal oscillator cannot be amplified. You will have make a small oscillator, then connect the output of this oscillator to an amplifier.
如果您的需求是简单的嗡嗡声,您可以使用IC 555振荡器进行操作,然后通过晶体管连接2瓦或5瓦扬声器
您可以尝试一下:
//www.addme-blog.com/wp-content/uploads/2012/05/adjustablecalelectromagnetcircuit-1.png
用100k锅替换5K锅,用0.1UF替换1NF电容器,用5瓦扬声器替换EM
我是电子工程师学生目前第四学期的我们的老师给我们的项目,该项目是使用LM741 IC制作音频放大器,而电源应在5至50瓦之间,您能帮助我
您可以通过一些修改尝试上面解释的电路。将8050更改为TIP122,将8550更改为TIP127,然后将R7降低至0.22OHM 2瓦。
谢谢您的回复
我正在与您分享项目详细信息,
IC应该是LM741和LM324
前置放大器
Tranisitor应该是发射机追随者。
和5至50瓦的电源
嗨,嗯,上图完全按照您的规格。
我们可以用棒球音频电路连接该电路并获得甜美的声音。
是的,您可以使用它,这里还有一些其他选择:
//www.addme-blog.com/lm4862-amplifier-circuit-better-lm386-alternative/
//www.addme-blog.com/usb-5v-amplifier-circuit-for-pc/
//www.addme-blog.com/6-watt-audio-amplifier-circuit-using/
//www.addme-blog.com/ic-lm-386-datasheet-explained-in-simple/
我购买了农历新年“电子鞭炮显示器”,这很有趣。我们表演中国狮子舞,在表演结束时,我们按下一个按钮以启动模拟烟火显示屏。好的。除了它们不是很大声,几乎无法从30英尺外听到人群拍手和大喊大叫的恭喜等。
您能否推荐我可以构建的电路之一,将麦克风放在鞭炮扬声器附近,并用更大的扬声器来增强声音?
提前致谢。
戴尔

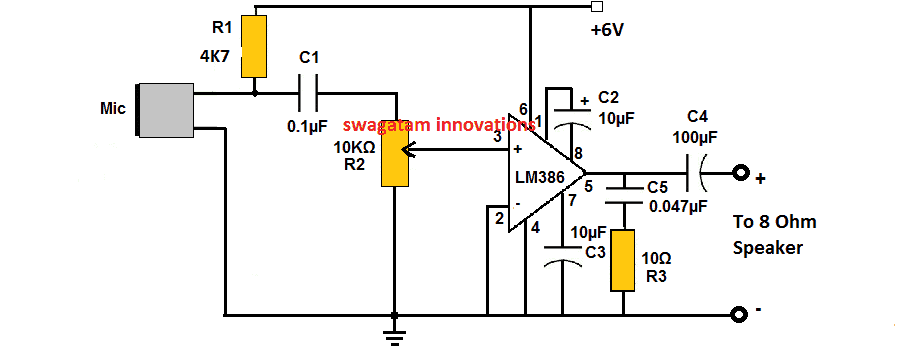

好的,您将必须首先构建一个麦克风前置放大器电路,例如:
//www.addme-blog.com/wp-content/uploads/2012/08/mic2bamp2blm386.png
接下来,您将必须使用功率放大器的输入来配置上述电路的输出,以进行所需的放大。您可以根据所需的功率输出规格选择以下任何放大器:
//www.addme-blog.com/category/amplifiers/
我应该做什么使该电路从14V直流电源中产生200W?另外,如果要用N通道MOSFET代替8050晶体管,会发生什么?
我不确定仅通过替换晶体管即可将放大器升级到200瓦。但是,由于供应为15 V,因此MOSFET将代替BJT。
对于以14V的速度获得200瓦,需要200 /14 = 14安培
