一个稳定的多谐振荡器是指一种电子结构，它能够产生连续交替的高、低脉冲从一对输出，串联工作。
为什么IC 4093
使用几个晶体管，几个电容器和一些电阻器可能很好地遇到这种觉得的电路。只要更简单，有效的据说，可以建立更简单，有效的变速器，可以建立USID IC 4093。
IC 4093基本上由四个人组成NAND盖茨在一个包中，这些是施密特触发类型，这意味着门在其输出提供某种滞后响应的输入信号。

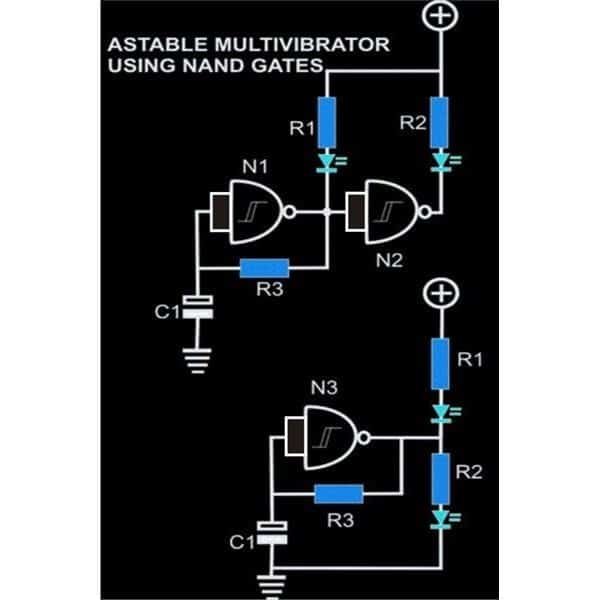

电路图显示了如何简单地将一对门配置成一个有效的不稳定多谐振荡器电路。
使用逻辑门
在图中，门N1和相关的无源部分R3和C1构成了基本振子级。N1的输出在其输出端产生具有固定标记和空间比的交替方波脉冲。
这些脉冲的频率可以根据用户的选择而改变，只需改变R3或C1的值。
优选地，R3可以用100K槽代替，以促进脉冲速率的快速改变。
输出频率可以用公式f = 1/T = 1/2.2 rc来设置，图中R为R3, C为C1。
在N1输出产生的脉冲被馈送到下一个NAND门的输入端，该门通过短路其输入引脚连接成逆变器。请注意，基本上所有栅极的输入都是短路的，因此它们在这里都表现为逆变器。
顾名思义，在逆变器模式下，门N2只是在输出端与N1的响应相反。
这意味着当N1的输出高时，N2的输出低，反之亦然。
这些门的输出能够直接支持led的输出，所以我们在它们的输出端连接一些led，它们会响应不稳定脉冲而跳舞或闪烁。
底部的图显示了如何一个门也可以连线获得结果完全类似于上部的设计。
不稳多谐振荡器(lamv)使用与非门的电路或IC 4093
R1 r2 = 1k，
R3 = 100k锅
C1 = 10 uf / 25 v
IC = 4093
我也很好奇。我可以让2.2成为所有制造商共享的常量，但如何确定呢?
嗨Swagatam，
是否有任何信息在此常数为2.2？我可以接受它是普遍适用的，但我真的很想知道自己对电路功能背后数学的理解，所以证明这种常量的证据。
标记时间由关系给出：
tH = 1.1 RC
同样，时空表示为:
1.1 tL»RC
因此，周期可以表示为:
T = tH + tL = 2.2 RC
最后，RC振子频率的计算公式为:
f = 1/T = 1/2.2 RC
你好Rory，我已经在上面的评论中解释过了，请参考。
