在本文中，我们将学习如何从IV 4093或任何其他类似的由与非门组成的集成电路中使用与非门。
对IC 4093
IC 4093可能没有复杂的规格和属性，但它提出了许多有用的实用程序。它由一些基本块组成，这些块可以根据个人偏好进行配置，并用于许多不同的应用程序。

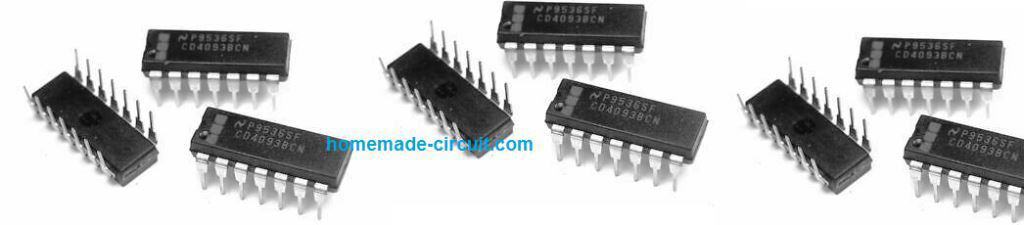

外观上，IC 4093看起来相当普通的双线路类型的IC。

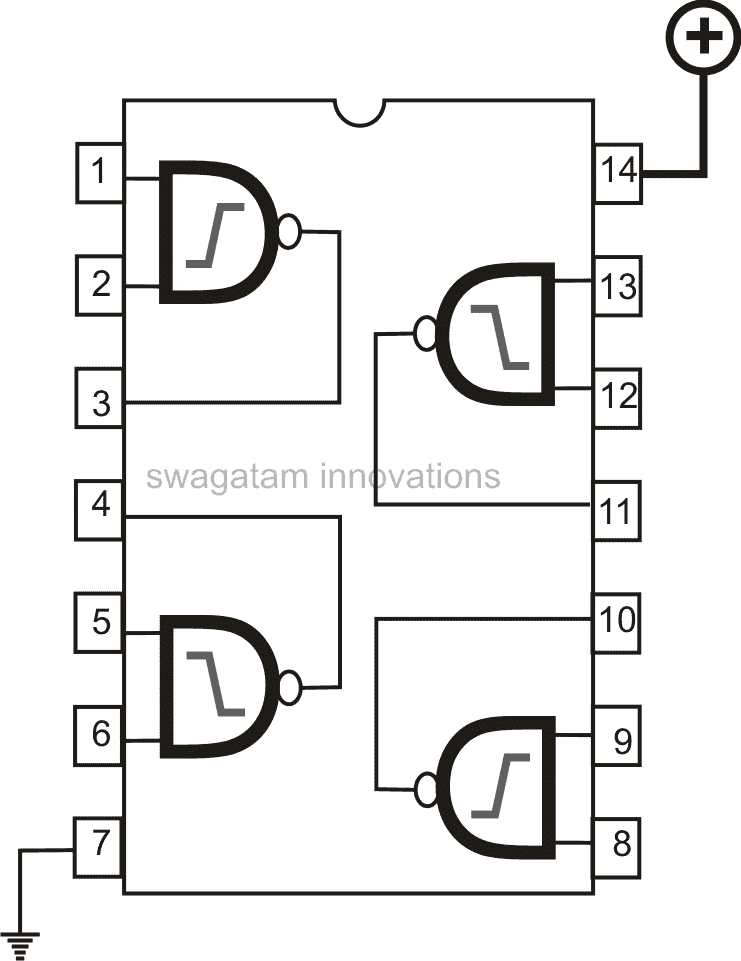

它由14个引脚和4个互补金属氧化物半导体模块内部嵌入它的包。
这些方块叫做门，这里叫做与非门。
理解和使用逻辑门IC 4093很简单，这些门一点也不复杂。
你可以把它们想象成一个电子元件，有两个输入和一个输出，很像晶体管，但这些栅极是嵌入在一个封装中，而不是像晶体管那样的单个组件。
然而，上述所解释的栅极与线性器件如晶体管的特性完全不同。
这些栅极只是为了响应特定的输入电压命令而产生特定的输出电压集。

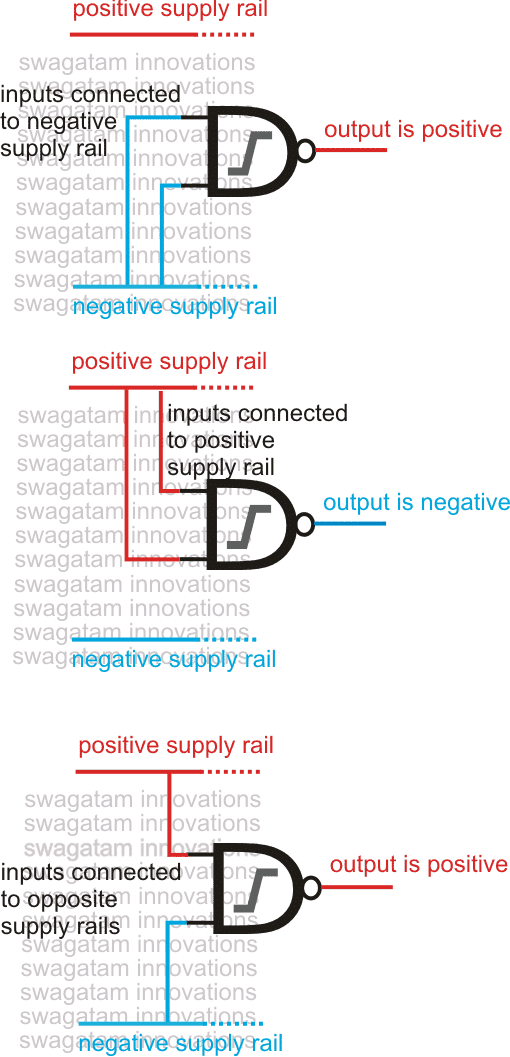

考虑一个单一的NAND门，它将有两个输入和一个输出。
向两个输入端提供一个正电压;在输出管脚处有一个负电压。
在两个输入端都施加负电压或接地电压，然后在输出端得到正电压。
在输入引脚处施加相反的电压水平不会对输出产生影响，而且输出仍保持正的电压。
这些信息告诉我们逻辑属性对于一个非与门，通常以真值表的形式给出。
重要的是要注意的是，输入应该始终以确定的电压水平施加，而不能保持开路状态。
绝对最大额定值
以下的额定值是IC 4093在任何情况下不得超过的最大和最小额定值，以避免对IC造成永久性损坏
- VDD引脚14处的电源电压= -0.5至+22V
- V我直流输入电压= -0.5 ~ VDD + 0.5
- 我我直流输入电流=±10 mA
- PD每包功率耗散= 200mw
- 功率耗散每输出晶体管= 100 mW
- T人事处工作温度-55至+125°C
- Tstg储存温度-65至+150
如何使用
IC 4093可以根据真值表函数和工作的门输出响应门输入逻辑，或电压来使用。
在电子电路中，输出引脚通常用于触发下一阶段，但是它不携带任何临界状态，如果保持开路，也不会损坏集成电路。
然而，加到栅极输入端的电压不应超过集成电路的电源电压，而电源电压又应在指定的范围内，通常在2到15伏之间。
未定义的电压水平根据CMOS门是在0.75和2.5伏。高于2.5被认为是逻辑1或逻辑高，低于0.75被认为是逻辑0或逻辑低。
什么是施密特触发器
虽然IC 4093的功能与任何普通芯片完全相同与非门，甚至真值表的数字是完全相同的，但IC 4093被称为施密特触发器。为什么?
这是因为，IC 4093栅极对输入信号的输出响应滞后于一个小的时间延迟，这确保了输出不会受到偶然的或杂散的输入信号变化的影响，而输出响应只对真正的输入信号产生。这个函数的发生是由于内部磁滞效应IC的属性。
例如，假设一个非常短的瞬时脉冲应用于门输入，它可能刚好在真正的输入逻辑脉冲电平的阈值附近。
这些脉冲将被4093施密特触发器门忽略，因为输出响应中的轻微延迟将导致门等待，直到信号被检测到高于正确的阈值。在这种情况下，门的输出将保持稳定和不变。
由于栅极的迟滞延迟裕度，栅极输出状态只有在检测到真正的输入脉冲时才会改变状态，该脉冲始终保持高或低。
应用电路

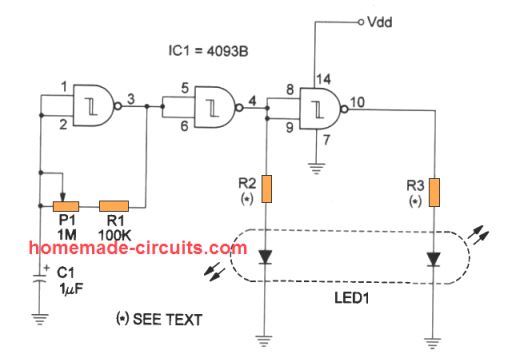

上面展示了一个简单的双LED交替闪烁电路，使用单个IC 4093。led会交替闪烁，并且闪烁的速度，或者频率可以通过P1锅来调节。
R2和R3取决于所使用的led数量和电源电压。这些可以通过使用以下公式设置:
R =电源电压- LED总正向电压/ LED电流
对于一个标准的单个LED，正向电压可以假设为3.3V，对于2个系列，这将是6.6，以此类推。
小功率LED效应
使用单个4093 IC可以产生小巧的LED运行效果，如下图所示。
连接的led看起来就像在一个圆圈里追着一个又一个，其速度取决于电容器C1, C2, C3和电阻R1, R2, R3。
您可以增加或减少这些组件来调整led的运行频率。
