该帖子介绍了一种简单的低通滤波器电路，可与其结合使用低音炮功放在30和200Hz的频率范围内获取极端切割或低音，这是可调的。
它是如何工作的
一些低通滤波电路对于低音炮的应用是呈现在网上，然而这一个是一个升级的例子。
这里提供的电路利用来自ST微电子器件的高效率Opamp TL062。TL062是一款双高输入阻抗J-FET Opamp，表现出最小的功耗和大型转换速率。
该运算放大器具有出色的数字特性，并与该电路异常兼容。

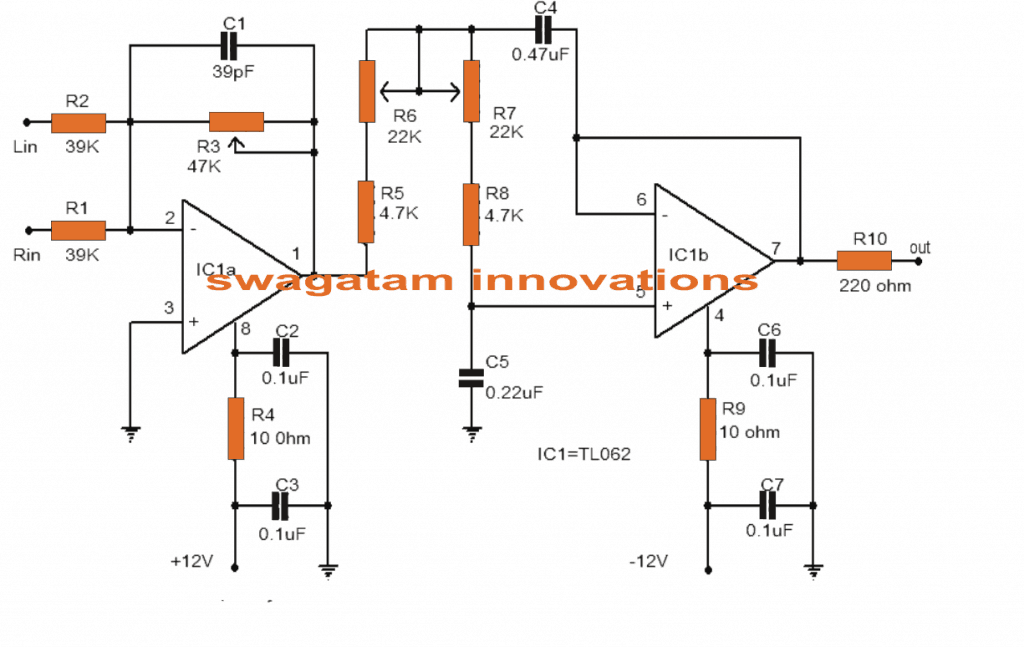

在TLC062内的两个opamps之间，其中一个通过预放大器级以混频器的形式连接。左/右声道与IC1a的反相输入相关联用于混合。
第一阶段的增益可以利用壶R3进行调整。第一阶段的输出通过包含R5、R6、R7、R8、C4和C5部分的滤波电路连接到下一阶段的输入。
可以在TLC062的引脚7处获得第二次省流量（IC1B）用作缓冲器以及滤波输出。
如果您有兴趣使用单个IC 741创建自己的低通滤波器并自定义它，那么下面的讨论可能会有帮助!
使用IC 741简单的有源低通滤波器电路
在电子学中，滤波电路基本上是用来限制通过某一频率范围，同时允许另一频带进入电路的进一步阶段。
低通滤波器的类型
主要有三种类型的频率滤波器用于上述操作。
它们是:低通滤波器、高通滤波器和带通滤波器。
顾名思义，低通滤波电路将允许低于某一设定频率范围的所有频率。
高通滤波器电路将只允许的频率高于首选设置范围的频率而带通滤波器将只允许一个中间带的频率流到下一个阶段,抑制所有频率可能是这组外的振荡范围。
滤波器通常有两种配置，主动型和被动型。
无源型滤波器效率较低，涉及复杂的电感和电容网络，使单位笨重和不受欢迎。
然而，这些将不需要任何功率要求本身的操作，一个好处太小，认为是真正有用的。
与此相反，这种有源类型的滤波器非常有效，可以优化到一点，在组件计数和计算方面不那么复杂。
在这篇文章中，我们正在讨论一个非常简单的低通滤波器电路，这是由我们的热心读者之一资产阶级先生要求的。

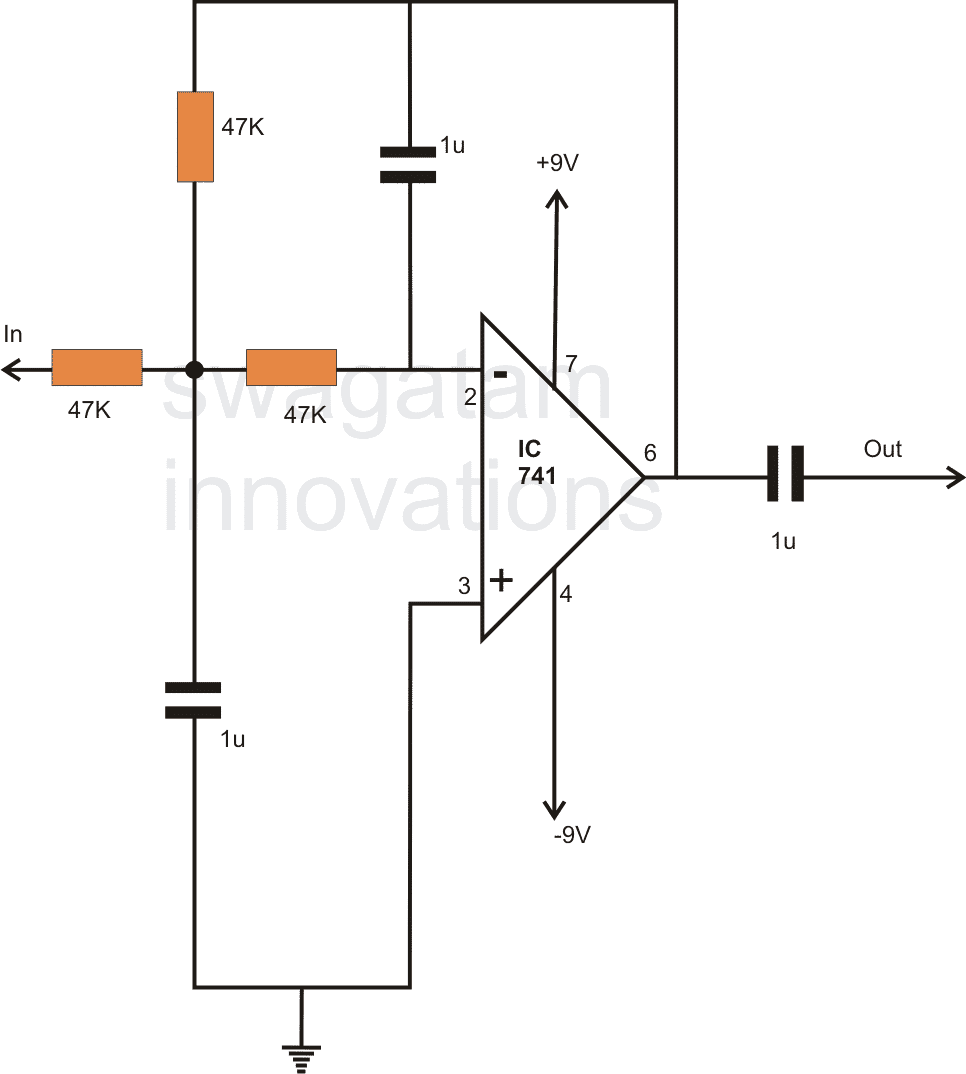

看看电路图，我们可以看到一个非常简单的配置，由单个运放作为主要的有源组件。
电阻器和电容器是离散的尺寸为50Hz切断的尺寸，这意味着将允许在50Hz以上的频率通过电路进入输出。
线路图

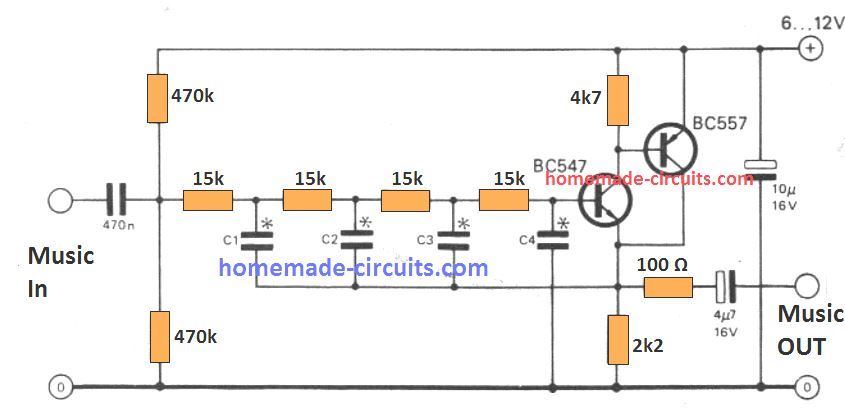

使用晶体管的子低音扬声器低通滤波器
电路图表现出有效的低通滤波器布局，可以通过计算四个电容器的几个大幅度容易地分配任何优选的截止点。该滤波器包括RC -NETWORK和一对NPN / PNP BJT。
图中所示的晶体管规格可以直接用其他种类的晶体管代替，而不改变电路的功能。所使用的电源电压必须在6到12伏之间。
从C1到C4选取的电容值建立截止频率。根据以下两个公式可以得到这些量:
C1 = C2 = C3 = 7.56 / fC
C4 = 4.46 / fC
这里，FC提供所需的截止频率（在赫兹）。在该公式中，幅度响应下降3 dB，C1至C4的值在Micro Farads中计算（如果我们在kHz中使用该单元，则结果将在纳米拉德值中呈现，并将MHz呈现MHz将创建Picofarad单元。）针对由C1 = C2 = C3 = 5N6和C4 = 3N3构成的滤波器指示计算效果的示例。

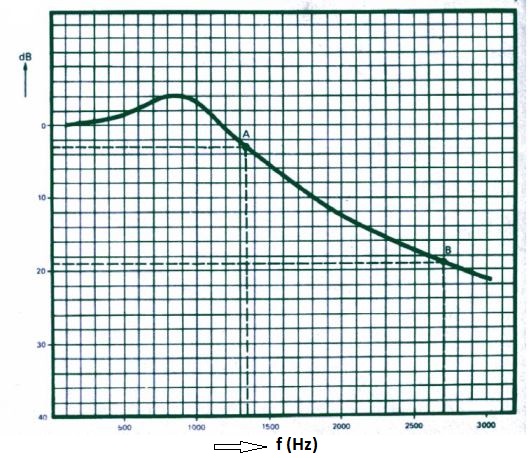

在这种情况下，“-3分贝点”在1350赫兹发展。一个倍频，在2700赫兹，衰减已经是19分贝。
有关电路的技术说明，可参考所提供的数据在这里。
电阻r6和r7的那部分是什么?
这些都是锅……可变电阻
非常有用的电路，试着尽快建立这个唯一的问题缺少晶体管2n3905，我可以通过两个平行的bc547替换那些bjt吗？
海先生
在我的地区商店0.47uf只有在400v 474code....可用
我要用它吗，先生……
音频增益将失去与否
嗨，Kesav，它会工作，但它看起来很笨重......你可以使用它，音频不会受到影响。
谢谢你先生......
一个疑问，爵士......
我看到一个低通滤波电路过去一年
使用0.56UF，0.47UF和39NF ..
在我附近的商店到目前为止还没有39nf…有没有其他的…当使用其他的任何效果会不会损失…
Kesav，滤波电路中的电容器决定了输入频率的范围，如果你改变它，结果可能会受到影响…你可以在这里了解更多
//www.addme-blog.com/2016/01/design-low-pass-filter-circuit-quickly.html
什么是22k的d函数双壶?我能用10k, 50k,100k双打吗?*(先生或我可以系列12k+ 10k)
可能是为了控制高频范围，你可以使用50k罐或10+12K罐串联使用。
我需要你的帮助我建立一个金属探测器。机智555和它的工作，但我的问题是我需要d out是高或低状态。我甚至将D O / P耦合到OP-AMP没有响应。但是d 555 o / p有变化。我不喜欢的是声音始终是...... *刺激* .help我出来
你做了哪个电路?
我想制造一种高灵敏度的金属探测器。(也就是说当它检测到金属时，指示器只会发光。)提前感谢
对不起，杰克，我没有任何金属探测器的实际经验。
尊敬的先生
低音低音扬声器的低通滤波器电路
请求回答
1.电阻器季瓦特的瓦数足够？
2.22k罐是双gang立体式吗?
3.输出低音扬声器的阻抗和瓦特是多少?4ohm 50w够吗?
4. L IN和R线条其他电线与地面连接？（输入）
其他输出线是从地面取的，不是吗?
谢谢你先生
亲爱的Jayanth,
我认为必须去掉R2链路，如果输出是单输出，输入不能是双的。
所以请忽略r2链接
1)所有电阻为1/4瓦的5%
2）22k锅是双臂锅
3)阻抗取决于所使用的放大器类型，它与上述电路无关
谢谢您的回复
好的，我也会这么做。
我最近会制作这个电路让我们知道先生。
当然!祝你一切顺利!
长官电路工作正常。谢谢
很高兴它成功了，继续努力!
R1和R2充当L＆R通道的混频器，当您建立2 + 1系统时，它的重要性是重要的。
好的，但是我们如何用这个电路得到立体反应呢?
先生，这个电路在100w的功率下工作正常，但是我想进一步增加低音效果。先生，要改变的组件和价值是什么?
您好Jayanth，对于定制设计，您可以参考以下文章并根据您的偏好调整值
//www.addme-blog.com/design-high-pass-filter-circuit-quickly/
我需要一个有效的滤波器进行逆变电路。谢谢
对不起，我现在还没有必要的计算，如果可以的话我会去查一下
使用此C4，C5 R，5,6,7,8值频率。范围将是18至105 Hz而不是30至200Hz
用这种电路可以同时获得低音扬声器和中音扬声器的高、低通吗?如何?
上述电路需要双电源供应?
您也可以使用最后一个电路。在Pin3和C1的结处添加电阻分压器。可以使用串联的两个10k电阻器进行电阻分频器，其端部可以连接到电源的+ / 0V。
先生，在将这个低通滤波器集成到一个已经工作的带有基极和三重控制的放大器后，这些控制还会像以前一样工作吗?或者整个放大器输出将是低音放大器?如果是这样，可以做什么有一个区别低音和高音在相同的放大器使用以上的过滤器的想法?
埃文斯，你说你想要一个子低音扬声器过滤器，所以以上是推荐的滤波器......如果你想要两个低音和高音，那么你需要在下面的文章中解释的电路
//www.addme-blog.com/small-stereo-amplifier-circuit-with-bass-treble/
让你
SIR，如何在放大器输出处切断低频信号？我的意思是B / W放大器和扬声器。
嗨AJU，对不起，我不知道它！
