桥式整流器是使用4个二极管，其用于将交流输入转换为直流输出的电子网络。这个过程被称为全波整流。
在这里，我们将学习整流二极管的基本工作原理，如1N4007或1N5408，还将学习如何连接1N4007二极管，以建立一个桥式整流电路迅速地
介绍
二极管用于整流AC转换成DC的重要电子元件中的一个。二极管具有允许DC通过指定的方向和在其引脚输出整流AC的财产。让我们来学习组件更精心。
二极管是其通常通过在它们的主体的边缘具有白色带它们的圆柱黑色体识别微型电子组件。

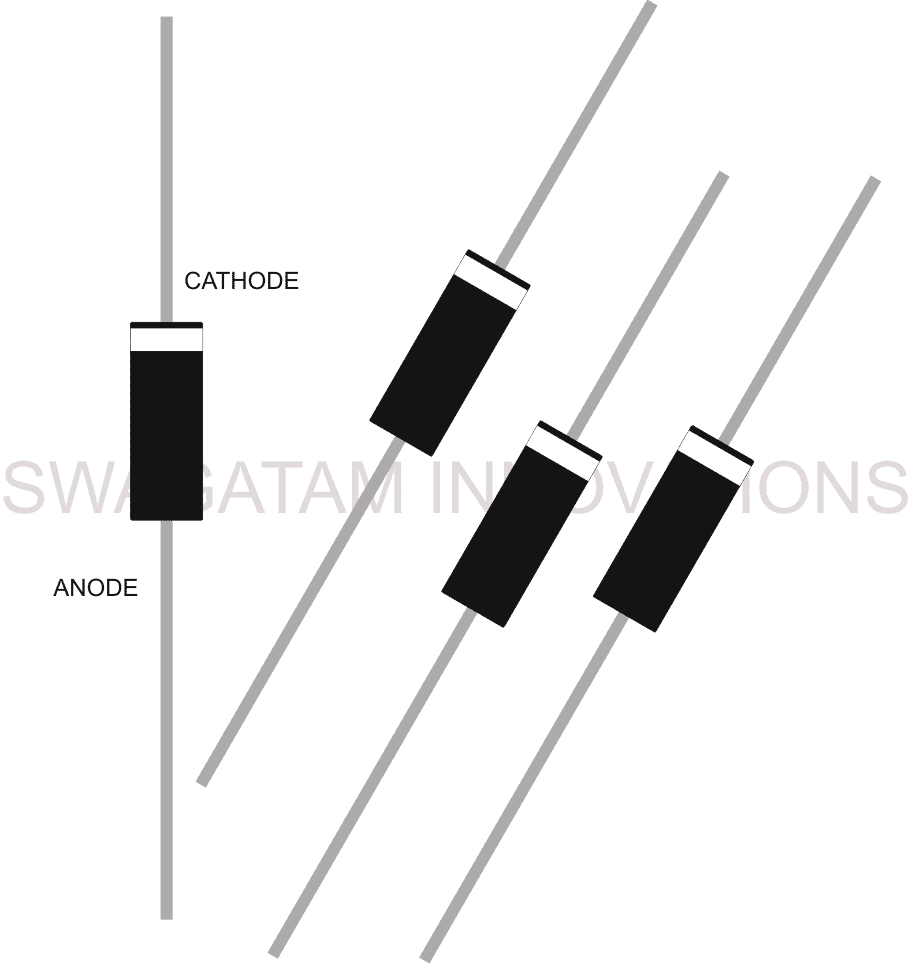

二极管管脚引出线
他们的身体两端有两个大头针。
引脚也称为引线，具有适当的极性，称为阴极和阳极。
从带状侧出来的端子是阴极，而相反的端子是阳极。
黑色二极管的额定电流通常较高，而红色的较小二极管的额定功率则较低。
额定功率表明有多少电流可以通过设备而不会将部件加热到损坏程度。
二极管有一个重要的功能，这是它们唯一的特性。当在二极管的阳极和接地之间施加交流电时，阴极和接地之间的输出为直流电，这意味着二极管能够通过称为整流的过程将交流电转换为直流电。
如何在二极管发生不整改
我们知道交流电是由不稳定的电压组成的，这意味着电压和电流的极性会不断地从零变为给定的最高电压峰值，然后又回到零，然后恢复到负极性，朝着负电压峰值前进，并逐渐回落到零位，以重复另一个类似的循环。
这种极性或周期的重复变化可能具有特定的tome周期，具体取决于交流频率，反之亦然。
当上述AC在二极管的相对于地的阳极被引入，负周期由二极管阻断，仅在正循环允许通过其在二极管的相对于地面的阴极出现。
现在，如果在二极管的阴极对地施加相同的交流，正循环就会被阻断，我们只能接收到对地的负循环。
因此，取决于二极管的极性，所施加的交流被有效地整流，使得只有指定的电压出现在设备的另一端或输出端。
如果为了提高效率和获得完全整流的交流，需要处理交流的两个周期，则使用桥式整流器。
桥式整流器配置是四个二极管的智能配置，这样通过网络施加的交流会导致对交流周期的两个半部分进行整流。
这意味着正半以及负半周期都在桥配置的输出转换为正电位。这种布置导致一个更好和更有效的AC信号的。
滤波电容器通常在一个电桥的输出使用，以至于凹口或瞬时电压停电可以通过存储在电容器内和用于产生电荷来补偿一个很好的优化，并在输出一个平滑的直流。

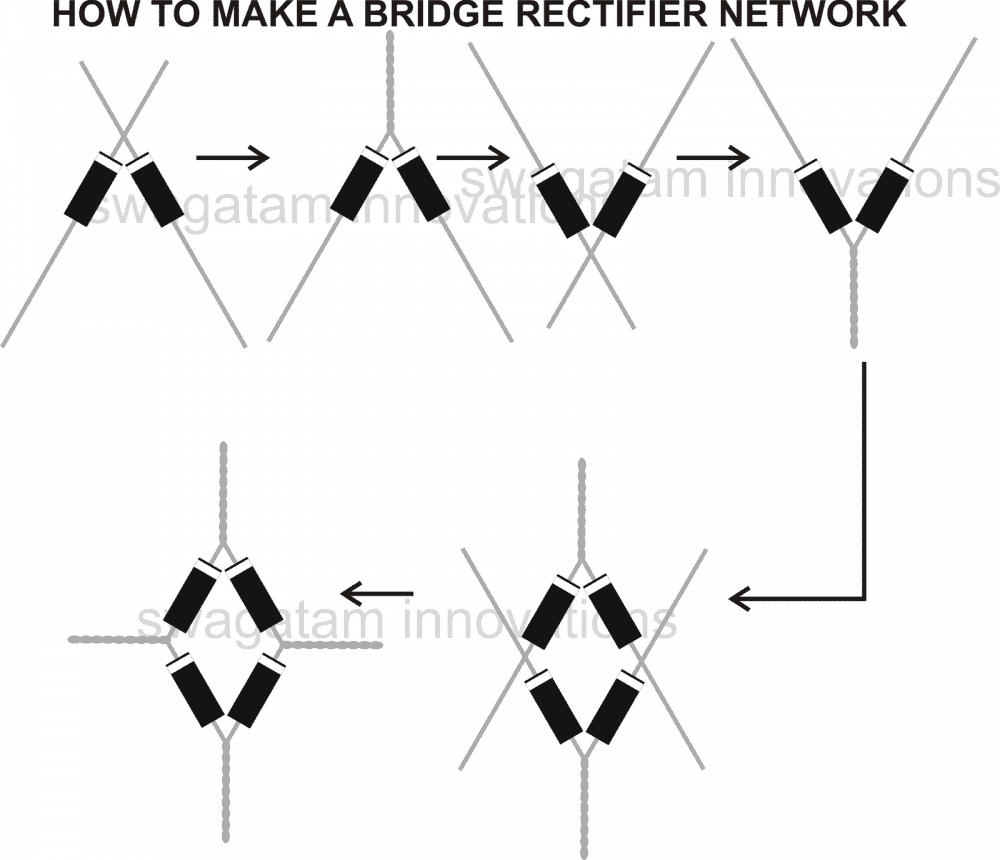

如何使用1N4007二极管制作桥式整流电路
使用四个1N4007二极管制作桥式整流器一点也不困难。只需将四个二极管的端子按特定模式扭转，即可在几秒钟内制成桥式整流器。
下面的步骤可以被并入用于制造桥式整流器：
- 取四个1N4007二极管。
- 选择其中两个，然后将捆扎的边或阴极对齐，使它们保持箭头形状。
- 现在，拧紧端子，使接头保持方向不变。将这对连接的二极管放在一边。
- 现在，选择剩余的一对二极管并重复上述步骤，但是现在请确保另一端或阳极完成上述步骤。
- 最后它的时间来修正最终的桥式网络，这是由作为图中所示的上述两个组件与它们各自的自由端部结合在一起进行。
- 您的桥式整流器设计已就绪，可用于预期应用。
或者，也可以通过按照所述方向将二极管插入PCB中，并通过将其焊接在所需位置，在PCB上遵循上述制造电桥的方法。
嗨，先生。。我做了一个二极管桥，5804个二极管和2200mF电容，输入电压约为25v AC。后来我为0到30v DC的可变电源添加了lm317级。但是，当我测量lm317输出端的交流电压时，它总是显示该电位计位置直流电压值的两倍。对于30v直流电，即使在调节器阶段之后再连接1000mF，我也能得到65v交流。我不知道发生了什么事。当我试图用它测量直流电时，我那宝贵的led VA表烧坏了。请帮助如何切断交流或将其降至最低。我注意到大多数smps墙壁适配器在输出端提供交流电压。怎么会这样？？需要你的帮助，先生。。感谢
嗨，Binoj，在桥式整流器之后你得到的电压是多少？如果输入电压为25V，则电桥后的电压应为25 x 1.41=35V。
请先确认一下。在LM317的输入端为35V时，在LM317的输出端为65V是很奇怪和不可能的。
在输出端连接较重的负载，然后再次检查电压。
我在双速散热器风扇中按照此位置的示意图布线：
https://i.ytimg.com/vi/LcxxKTOmsgQ/maxresdefault.jpg
但是，我需要您的意见，以确定1n5408二极管（图片的上中心）是串联还是接地。
谢谢
要建议对二极管我首先要知道什么是二极管的目的，我也知道，只有当我可以想像的继电器的触点。在你的形象也不清楚继电器触点的接线方式...... .the继电器图应该是在示意性的格式。
或者，如果你能告诉我接力赛的目的，那么我可以建议接力赛的位置。
什么是估计整个DC输出平滑电容器的capicity要求？
这将取决于负载，更多信息在下面的链接中给出
平滑纹波的滤波电容计算
亲爱的斯瓦加坦爵士：
我可以使用1N4007建立一个全波整流器24个交流电压（3 AMP）
非常感谢
此致
似曾相识
尊敬的武，
对于3安培1N4007不够，必须使用1N5408或6A4二极管
亲爱的斯瓦加坦爵士：
我想是因为对电子学的了解不够
1n4007（数据表）为1安培x1000v=1000瓦
和24 VAC X3放大器=72瓦特
谢谢你，现在我知道它必须与当前的匹配（AMP）而不是电压。
谢谢你这么多的宝贵时间帮助我。
此致
似曾相识
没问题VU，
由于1000伏的电压，您得到的是1000瓦，但这里我们感兴趣的是电流额定值，而不是功率。电流为1安培，这意味着二极管将在3安培时立即燃烧。
请明确我的基本概念：交流主线有相（带电）线路测试仪发光，而中性线（测试仪不发光），如果我在相连接桥式整流器，在两个二极管的阴极连接处的中性线发射正电压。在50hz交流的正半周期中，只有一个正向偏置的二极管导通。如果未连接负载，则在负半周内阴极结的其他二极管导通。
我的疑问是，负半周是交流信号转换为直流信号的中性线。还是怎样
交流中性线不提供+ve使用4个二极管的目的是什么。
相反，若我将一个二极管的阳极连接到交流阴极的相线中，那个么作为半波整流器，只会发出正电压。
若我把另一个二极管的阳极连接在中性线上，把两个二极管的阴极连接在一起，得到全波。为什么不呢？（如果未连接负载）并将线路+ve电压通过LED和高值电阻传递至中性线。这样行吗？
来自交流线路中性点的负半周？？中性线承载什么？或相线以每秒50次的速度同时具有正半周期和负半周期？
如果是这样，为什么要连接整流器的中性线？？
希望你能澄清我的基本概念，因为我是一个需要理解的新人。
不，对不起，你的想法是行不通的，正半周期相位点期间成为+ 220V和中性为0V。在负半周期，相位轮流到-220V和中性继续在0V，所以这两种方式中性始终处于0V，只能从+ 220V极端的相位变化来-220V极致。
对于这两种周期的中性提供返回路径，这就是为什么一个整流桥变得如此理想的在这种情况下，它提供了一个明确的返回路径双方+/- 220V的电位通过负载。
如果我们只使用两个二极管，由于缺少负循环的返回路径，有效结果将为半波。
我想做一个桥式二极管整流电路，输出电压为350伏。请帮忙。
您可以按照以上说明制作。
我有我想用你运行的一个想法。
我的老板用的是低功耗的家用三相交流发电机。目前，他使用三相二极管电桥进行AC->DC转换，我相信您对此很熟悉。
我想你也熟悉主动矫正。我的想法是：
会是基于所述交流发电机的物理旋转角度切换的MOSFET在有源整流器可行？例如，与传感器检测纺纱交流发电机的磁场外部的霍尔效应，可能的工作来触发MOSFET开关？
我不是很肯定，这是很难想象的结果，而实际验证成立，但是这个概念看起来是可行的和可以尝试。
顺便问一下，如果可以从电机轻松接触到有源整流器，那么在没有物理连接的情况下驱动有源整流器有什么好处？？
