在这篇文章中，我们学习了一个主动扬声器系统电路，可以使任何音乐源的自我持续放大，可以直接插入主动扬声器盒。
介绍
随着超现代手机的出现，现在可以存储大量的音乐数据，轻轻一弹手指就可以听音乐。但是，听音乐变得非常令人愉快，只有当它被极大地放大，并在有源扬声器或系统中加入扬声器放大电路。
通过从手机或类似的来源放大一个小的音乐信号，并通过有源扬声器听到它，可以变得更有趣和结果简单地惊人。完整的设计思路和方案简单的扬声器放大器产生在这里。
一个正常的扬声器可以是三路式的与连接放大器配备通常的低音，高音控制等。无论他们的表现有多好，他们永远无法击败通常通过主动扬声器实现的音质。无论是质量还是功率，它们都是最好的声音复制设备。
建立一个主动扬声器系统可能看起来很复杂，但可以是非常有趣的，一旦建立，确实可以成为一个款待听到它的宏伟反应。
尽管与被动系统相比所涉及的成本要高得多，但主动系统绝对比被动系统有明显的优势。
有源扬声器系统的优点
内置扬声器放大器相对于无源设计的各种优点可以列举如下:
不需要外部放大器，因此不涉及繁琐的布线。
使用电阻和电感的无源滤波电路不使用无源滤波电路意味着输出响应的整体效率提高，因为无源滤波电阻通常涉及的热量耗散不会造成功率损失。
与被动滤波器不同的是，主动滤波器有助于提高设置的响应。而被动过滤器则恰恰相反，它们往往会使输入的音乐响应在很大程度上恶化。
这里我们将讨论一种这样的有源扬声器电路，它甚至能够将普通的音乐输入转换成出色的复制。让我们来看看它的电路细节。
电路操作
下面将讨论一种这样的扬声器放大电路，它甚至能够将普通的音乐输入转换成出色的复制。
其思想非常简单，通过在输入级通过适当的低通和高通滤波器来均衡输入，然后使用普通放大器将这些尺寸的内容放大到合适的高体积。

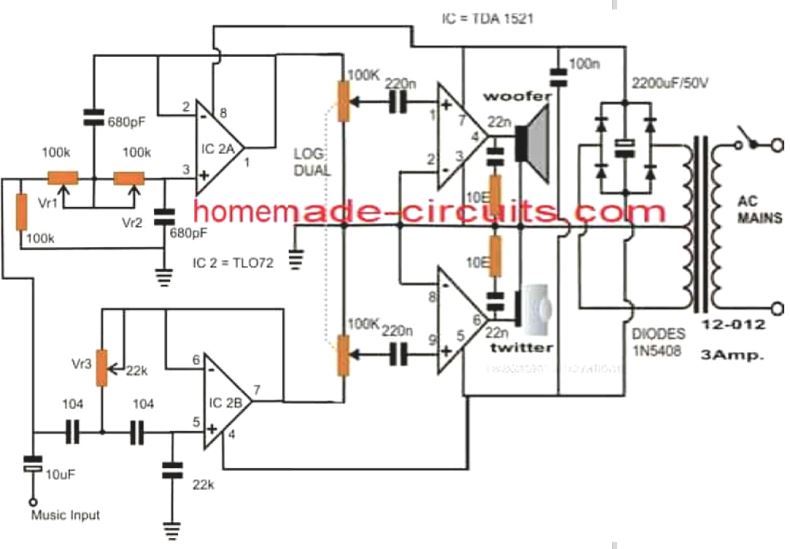

我们完全按照上面提到的那样做;参考图，我们发现单个IC TL072基本上是一个单封装的双运放被离散地配置为两个单独的滤波器。
IC 2A作为一个标准高通滤波器。顾名思义，电路只通过特定程度的高输入频率。的切断频率可能在3千赫左右，可以通过调整VR1和VR2或其中任何一个来改变。
IC 2B是在相反的配置，即作为一个低通滤波器，只允许指定程度的频率在较低的范围内，截止频率为2.5 kHz。它会停止以上所有频率。响应可通过VR3进行调节。
现在，将上述适当均衡的音频简单地馈入音频放大器，通过所连接的扬声器进行所需的放大。
负责产生更高频率的信道使用twitter进行更好的优化，而处理较低频率的其他部分则集成到低音扬声器中进行相关的低音输出优化。
请问电阻器的功率/精度是多少?另外，如何调整三方?
都是1/4瓦5% CFR
三路将需要添加另一个运放滤波器和一个额外的放大器，如TDA2003放大器
我试着写成....
我可以用LM741代替TL072作为Opamp吗?
可以用Yes。
你好SWAGATAM
你能给我一张不需要中间带变压器的低音炮前置放大器的原理图吗?我的意思是正/地面/负。
只有正极和负极的电源输入端子
嗨,约书亚,
你可以试试下面的方法:
//www.addme-blog.com/2012/04/make-this-mini-hi-fi-ipod-amplifier.html
嗨Swagatam,
你能告诉我由带有低音和高音音调控制的扩音器驱动的3路扬声器和有源扬声器之间有什么区别吗?
看看有源扬声器的结构，它看起来就像有一个均衡器电路，后面加上一个放大器。
请让我知道我的理解是否可以。
感谢和问候
年代Sarath
嗨Sarath,
在有源扬声器中，我们为相关的附加扬声器(低音扬声器、推特扬声器、吱吱声)配备了独立的放大器和相应的独立有源滤波模块。
本文所提供的设计遵循上述概念，并为每个扬声器使用单独的放大器，因此它是一个良好的有源扬声器系统。
先生您好，在上图中，通过TL072的引脚5连接的电容器的正确值是多少?显示是22k，谢谢。
嗨，玛丽，应该是0.022uF
嗨，先生，如果我错了请纠正我，你上面提到IC 2A是作为高通滤波器连接的，但它在引脚4处馈电给低音扬声器，IC 2B是作为低通滤波器连接的，并在引脚6处馈电给twitter。我应该让两个司机换车吗?
嗨，Marife，是的，这是一个错误，只是交换或交换低音扬声器和twitter的位置，以纠正错误。
当然，电路绘制是(几乎)正确的，低音扬声器和推特连接到正确的输出。问题是你说IC2A电路是高通滤波器，而实际上它是低通滤波器。类似地，IC2B不是一个低通滤波器，而是一个高通滤波器，所以它的输出正确地进入Twitter。此外，我认为从IC2B引脚5的22k“电容”应该是一个22k电阻按照标准的二阶高无源滤波电路。请发表评论
谢谢，你是完全正确的，似乎我没有集中在图表上，而回答之前的评论从婚姻…
您好，先生。我对电子学是新手，但我对音频放大器也很着迷。我收集了一些旧的汽车音响，想知道我是否可以用功率放大器电路做一个放大器?我已经下载了ic的数据表，但是我不知道如何这样与静音和待机引脚。我在哪里连接这些，我如何使电路通电?
你好，Roberts，是的，你可以使用TDA1521 IC来构建一个漂亮的小12+12 W放大电路。我试图在数据表中了解待机和静音引脚，但我无法在IC上找到任何这样的引脚??
我有一个旧的三洋S5扬声器，问题是它有一个推特，一个低音扬声器，但似乎没有电源线，我担心如果我用不需要的电源线给这个单位供电。请给我回信，因为我想把这个扬声器做成蓝牙，用合适的电源线从任何设备(包括手机等)获得合适的音乐。我的电子邮件地址是:
catchsadanand@rediffmail.com
我也没有这个扬声器的电路图，所以请给我尽可能多的信息，这样我可以维修和重用这些扬声器而没有额外的成本。
谢谢
我理解你的问题，但是，对不起，我没有任何关于三洋SS扬声器系统的细节。
