这一晶体管廉价电池充电器电路的设计是自动关闭电源的电池，一旦电池已达到其充分充电水平。
本文介绍了一种非常简单的单晶体管自动电池充电电路，它只用一个晶体管进行电压检测，并在电池充满电时自动断开电源。
电路操作
如图所示，我们可以看到一个简单的结构，其中一个单独的晶体管连接在它的标准工作模式。电路的功能可以通过以下几点来理解:
考虑到需要充电的电池是12伏的电池，我们知道，建议充电电池至13.9V至14.3 v。
晶体管的基极电压是使用预置的P1来调节的，这样晶体管仅仅在14伏特左右导电和操作继电器。
如何调整阈值削减
这个调整成为电路的高电压跳闸点，用于在电池完全充电或电压达到14伏特左右时关闭电池充电电压。
电路的下跳闸点不能调整，因为电路太简单，没有低压检测功能。
然而，晶体管本身配备了一个开关关闭功能，以防基极电压变得太低。
通常是一个通用晶体管就像图中显示的(BC547)一样，当调整到以14伏的电压开关ON时，可能有大约10伏的较低阈值，当它可能刚刚被关闭时。
高设置阈值和低自然阈值之间的宽电压差是由于设计涉及的大迟滞。这就像自然的滞后在设计。
10伏的低阈值是危险的低，我们不能等待电路重新启动充电过程，直到电池电压下降到这个危险的10伏水平。
允许电池放电至10伏可以使电池永久耗尽，并降低其寿命。因此，为了消除这个问题，电路需要以某种方式降低迟滞水平。这是通过在晶体管的发射极引入一对二极管来实现的。
我们知道通常是a1N4007二极管将下降约0.7伏特穿过它，如果两根总共能达到1.4伏。通过将两个二极管与晶体管的发射极串联，我们迫使晶体管比正常规定的10伏特提前1.4伏特关闭。
因此，现在电路的较低运行阈值变为10 + 1.4 = 11.4伏，这对电池和充电过程的自动重启来说，可能刚刚好。
根据标准收费要求更新两个阈值后，我们现在有一个自动汽车电池充电器这不仅制造成本低廉，而且足够智能，可以非常有效地照顾电池充电条件。

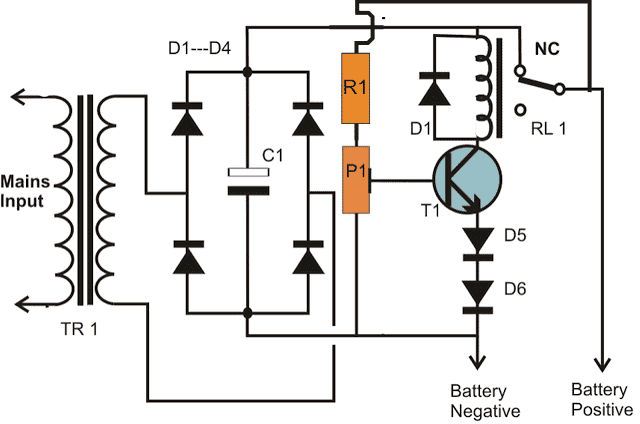

线路图
建议的一个晶体管电池自动充电电路的零件清单
R1 = 4 k7
P1 = 10K预设，
T1 = BC547B,
继电器= 12V, 400 ω， SPDT，
TR1 = 0 - 14V，电池电流AH的1/10
桥式二极管=等于额定电流
变压器,
发射极二极管= 1N4007，
C1 = 100 uf / 25 v

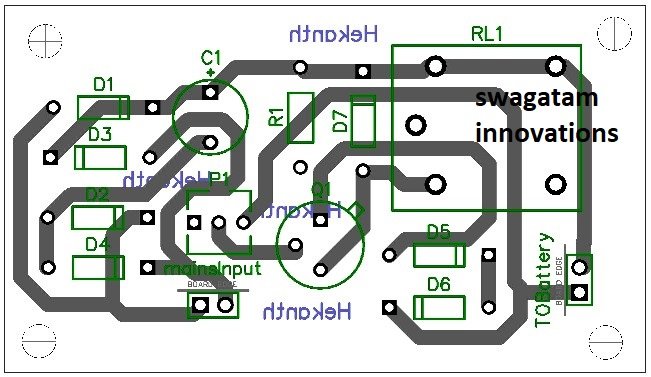

PCB设计
你好先生(共和国日快乐)…问题是,先生。我有4 13-0-13变压器和我5408年从这个变压器用4电池充电器DIDODE, 4700超滤/ 35 v和18 v的直流电压来自如何从给定的简单调整14 v 1种电路与autocutt函数图请建议我先生…
共和国日快乐，阿普尔瓦。
设置电路时，通过外部电源对电路施加14V，然后调整预置，使继电器只需点击即可。好了，你的电路现在已经安装好了。
接好电池后，接通变压器ON开关，当电池电压达到14V时继电器断开。
记住，你必须先连接电池，然后打开变压器。
你不能用4安培的7Ah电池。如果你的电池是7Ah，使用1安培或500mA的变压器。
或者，您也可以将12V的摩托车侧指示灯灯泡串联到您的电池正极，用于您现有的18V 4安培输出。这盏灯能控制电流。
在你写的最后一段…(或者，您也可以将12V摩托车侧指示灯灯泡串联到您的电池正极，以满足您现有的18V 4安培输出。这盏灯可以应付电流。它的意思是说，我可以使用这个4安培变压器为12v 7ah电池充电，然后连接12v自行车灯泡，以减少电流…

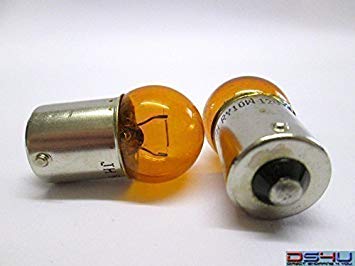

是的没错。灯泡应该是12V 10瓦特如下所示。只使用一个系列:
//www.addme-blog.com/wp-content/uploads/2019/01/12V-10-watt.jpg
连接之后，放大器将减少多少。先生. .
1安培…只用一个灯泡!
这两个电容器是电解电容器还是普通电容器?我今天就去拿零件
应该是电解型的。
感谢和额定电压?
任何可能等于或高于电源电压两倍的值
嘿，我添加了更大额数的变压器，电路工作了，但现在我看到我的晶体管坏了，也就是基极发射极打开了。如果我将一个电阻与基极串联，它能防止损坏晶体管吗?此外，继电器蜂鸣声，即使飞轮二极管
Adrian Sassin，谨致问候
嗨，晶体管永远不会损坏，因为R1已经存在了。R1将限制电流，以防预设调节意外短路。
如果飞轮二极管不好，晶体管可能会烧坏。您可以尝试使用质量良好的1N4007二极管更改二极管。
为了停止嗡嗡声，你可以尝试在晶体管的基极/发射极上添加一个10uF电容，并在继电器线圈上添加一个100uF电容。
问候我用15 v 1变压器电路的充电电池,但当我充电电路注意我0.4 mA在直流端和电池开始削减的嘶嘶声……它在13.7之后,两个小时就到13.4 v是什么原因发出嘶嘶声和放电,我能做些什么来纠正这个问题?我把这个电路和应急灯连接起来…我的电池是12V 7ah
嗨，阿德里安，这看起来很奇怪，因为在1安培7Ah电池永远不会发出嘶嘶声。尝试添加一个电流控制阶段，使用以下电路，并将电流设置为500mA:
//www.addme-blog.com/universal-high-watt-led-current-limiter/
如果你仍然听到奇怪的声音，那么问题可能是你的电池。
上面解释的一个晶体管切断电路可能不是很准确，因为预设的调整可能会稍微偏离超时，导致错误，你可以尝试使用固定电阻而不是perset，以获得合理一致的切断响应，从电路
嘿，我想问我得到0.45毫安时，电池充电器..我用的变压器是15V 1A，几个小时后就很暖和了
把艾德里安
嗨，阿德里安，你的变压器可能不是实际额定在1安培，因为大多数变压器通常打印略高于额定比它的实际容量。尝试一些其他稍微高额定的变压器，可能高达2安培，并查看响应。
如果电流仍然没有增加，那么你可能会有问题。
Circuito não esta funcionando....tem um error no R-1 e tambem no C-1 negvo， ....estão sem coneção (PCB设计)só funcionou depois de fazer mudanças
如果没有PCB设计的错误，那么就没有PCB设计了，如果没有PCB设计，那么就没有外部设计了，não eu, ma de ququer maneira, estou feliz que você possa corrigi-lo e fazer com e funcione para você
如果我使用12V 7ah铅酸电池，请问充电电流是多少?
嗨，阿德里安，理想情况下应该是0.7安培，但1安培就可以了!
你好，我想问一下…当它开始导电(充电器切断)时，我测量的基极电压是1.45V?为什么电压这么高?Adrian Sassin问候
嗨，这是因为两个发射极二极管和晶体管本身的合并电压下降
但到目前为止，我只连接了发射极二极管，而不是两个
所以二极管为0.7V，晶体管为0.7V，结果是1.4V
先生，我可以用这个电路给60ah的电池充电吗?如果是的。电路中需要做哪些改变
Manish，你可以这样做，只要确保选择一个继电器的接触额定在10安培
先生,
我用这个电路做了一个电池充电器。我面临的挑战是，如果我们的主交流高于或低于220v，直流输出变化超过13v或低于11v，这可能会损坏我的电池。
于是我想到了一个主意，我用一个UPS变换器，它有175v、195v、220v和250v的主变换器和7v-0-7v的副变换器，使用外接插头给14v的电池充电。
我用四(4)开关,开关1日从主tranfo 250 v, 2日swtch从主transfo 220 v, 3日swtch从主195 v transfo和最后一个175 v,如果主要的交流功率低于220是195或者175开关切换输出将可以充电,如果主要是220,我关掉所有开关，并接通220v开关。我也在做同样的事，对其他依赖于主交流电压读数上的类比表。那一刻,我意识到,因为我们的主要力量是高于220 v许多小时,低于220年的某个时间几个小时,然后我要介绍一个电路,可以变化的主要交流输入tranfo自动所以我battry将收取并保持安全。我需要你的帮助。
谢谢先生。
Aminu，如果你的降压流量是0-12V额定，如果你使用带有高值滤波电容的桥式整流器，那将足以在220V时提高输出14.5V。
或者，您也可以使用0-24V trafo和使用LM338稳压器来调节输出在14V
如果你正在考虑使用稳压器电路，那将是过度的。
长官，我做到了，而且运行良好。
转换器为12v 5A
桥式整流器为10A
二极管(+整流器+电池+)是6A 400V
Caps是4700uf 25v。
我得到的输出大约是14v到16v。
现在，我如何设置上述电路的自动切断?
非常感谢你的帮助。
Aminu，首先调整预设，使滑块完全接触预设的地面面。
现在对电路施加电源电压....现在非常小心和熟练地向上调整预设，直到继电器刚刚打开。
电路设置好了。
在实际充电时，请先连接已放电的电池，然后接通电源
电源电流必须为铅酸蓄电池AH的十分之一
谢谢您的回复，先生。
那么，你的意思是，我不能用is电路为除铅以外的其他电池类型充电吗?
您可以使用任何形式的电池,铅酸不是强制性的,但对于不同类型的电池充电电流可以不同,例如如果使用锂棉絮充电电流可能高达啊价值,但对于铅酸建议是差不多的啊
美好的一天,先生,
我用完了这个电池充电电路。但你建议我使用的二极管之间的整流正极电源转换到正极电池越来越热。它是一个6A二极管。我试图在市场上找到更高的电流，但我没有得到一个。
所以，我可以使用MBR20100CT，这是20A 100v三引脚二极管晶体管的形式?
如果是的话，我需要你帮我连接一下。
非常感谢，先生。
阿米努，你可以用一个铝制散热片夹住二极管来冷却它。通过一些思考，可以对夹紧方法进行创新
好的，非常感谢，先生。
我试试这个。
这意味着MBR20100CT不能使用，这是非常简单的夹在散热器上?
先生，我能并联两个或三个6A二极管，使电流加倍吗?
Aninu，二极管不应并联。热丁克法会更有效
长官，KBPC2504是25A二极管桥。
Aminu，连接一个2200uF/25V滤波电容，然后检查响应。
同时检查桥架是否变暖，无负载....如果是，那么你的联系可能是错误的。
谢谢先生。
如果我没说错的话，把一个二极管从一个12v的转换器连接到一个正极的12v电池可以把电池充电到14v?
Aminu，二极管需要连接在桥/电容网络之后，如果你只使用二极管而不使用桥，那么输出电压甚至达不到13V
好先生。
先生，我能用这个电路用KBL406二极管桥和12v 5A变换器给汽车电池充电吗?即12v 50A电池?
再次，我曾经连接KBPC2504到一个14.2v的变换器和变换器在二极管的+和-输出电压下降到大约11v。是什么使电压降到了11v?
谢谢你给我们提供的帮助，先生。
你好，Aminu，什么是KBPC2504，请注明....
好先生。
先生，你能帮我把12v调到14v吗?我如何/在哪里连接60欧姆电阻和什么瓦?
谢谢你的帮助。
相反，在充电器正极和电池正极之间连接一个二极管，这将下降0.7V，永远不允许电池达到14.4V或以上
充电器 (+)—–>|——- 电池(+)
1 n5408或6 a4
谢谢先生。
先生，如果我用12v的充电器，充满电会不会对电池造成伤害?
这样，不需要使用电池充电电路将电池完全切断。
谢谢再次。
12V经过整流/过滤后会变成14.5V，虽然不会对电池造成太大的伤害，但是在电池充满电后不建议一直连接14.5V电源。使用60欧姆左右的低欧姆电阻串联，这将允许您保持电源永久连接。
先生,
使用上面的电路，我可以把继电器换成DTDP，这样我就可以在电池充满电的时候把充电器和主电源断开。
而且，如果我施加电压高于14伏(如规定)，它会损坏电池吗?假设转换电压是18到20，而电流仍然是电池的1/10 Ah。
Thankd你先生。
Aminu，你可以这样做，但你可以把一个ON/OFF推开关并联与与市电连接的触点，这个推开关将用于开关电路的最初。
即使电流只有1/10,18V也会损坏电池，所以要确保电压不超过14.5V
先生，我能用这个电路做110ah 110ah 110ah 12伏直流电池吗?
Hi Raja，是的，你可以通过适当地升级继电器到20安培继电器，并用2N2222替换BC547来连接上面提到的电池
你好,
请分享3伏和6伏自动切断电池充电器电路。
问候
DEV
您可以尝试以下设计:
//www.addme-blog.com/2013/12/usb-automatic-li-ion-battery-charger.html
没有合适的地方添加LED指示灯在这个电路…
你好，尝试添加更多的二极管与现有的发射极二极管D5, D6，看看是否有任何不同。
Hi，用1K电阻替换继电器线圈…连接mosfet的栅极与BC547....的集电极将电源与地连接，并通过场效应晶体管的正电源和漏极连接电池
你能设计一个电路来自动充电3个电池一次假设不是所有的电池都有疯狂的充电量，所以他们应该能够在他们充满电时单独关闭
我已经讨论了许多自动741电池充电器电路，可以复制3次，以达到预期的结果。
14伏变压器没有市场，请帮助.....
使用0-12V的桥式整流和过滤将最终产生14V
不能工作，我的电池是12伏12啊，所以什么是能够安培快速和安全的电池chRge和使用新娘中心电容器的类型值
使用2安培12V变压器，桥接使用1N5408二极管和电容2200uF/25V
充满12伏的电池电压是多少
14.3 v
先生
这个电路对我来说工作得很好，我已经尝试了很多12v充电器电路，但是如果我对我来说这是最好的，谢谢，好的，但是先生，我想把led放在应该放的地方，以表明电池充满了电?谢谢你！
好的谢谢!对于充满电的指示，你可以通过1K电阻连接一个红色LED穿过继电器N/O触点和电路的负极。
先生，我真的不知道啊，我问过卖家，他说这是美国胶电池，没有啊，但它是一个21板电池。
你的电池可能会产生超过二极管容量的大电流，增加二极管额定值，说每个10安培或更多。
先生
请我做这个电路，但当我开始充电时，整流二极管变热，几乎损坏，如果我没有关闭，我用了1n5399二极管同样的问题，先生，我用了三种类型的整流二极管，但没有成功，先生，请问有什么帮助?谢谢你！
大牛，电池是什么啊?
先生，如果你已经设计好了，你能给我展示一下用IC555产生28V的升压电路吗?谢谢你！
你可以试试下面的文章:
//www.addme-blog.com/2012/09/led-emergency-light-circuit-using-boost.html
先生请我有两个12 v 200啊,我想使用12 v垫充电器充电电路两人但我想问你,如果爵士系列两个12 v 200啊,是我24 v垫垫自动12 v充电器所以我想用它充电12 v 200啊,我有系列24 v所以先生我要送你12 v自动电路请发布它me so that i can use it to charge my 24v batt 400AH thank you
你将需要使用IC555制造一个升压电路来产生28V，并用它来给24V系列电池充电。
不能使用12v充电器对串联连接进行充电
先生请使用变量设置它切断电源很多困难我所以我想让你解释一下它只是我理解如果我使用可变电源我要删除从桥式整流变压器和可变电源连接到桥式整流器和删除后设置和连接前或不是way? thank you.
您可以保持变压器连接，但不要将其插入市电。
现在你可以使用可变电源，它的输出必须直接连接到电路的正负极。
在此之后，可以将所需的电压馈电到电路，并调整预设值以设置所需的截止阈值。
好的，先生，谢谢你接受我的请求，我的祈祷是上帝会给你比你再一次的力量，我期待着。
我已经发表了，你可以在这里看到:
//www.addme-blog.com/2014/01/extracting-single-phase-voltage-from.html
你好，先生，我需要一些东西，我一直在到处搜索，但没有用处，所以请我呼吁你，如果你可以为我做它，这是特殊要求,这是在我的国家我们有3 phace计和单相表如果你使用单相表你会得到一个权力和负电力杆但有时一阶段响也低电流所以先生我burgin你设计我是3相变化我将把所有的3的力量单相电表的电杆，当一个电源关闭或低电流时，它改变到另一个相，我使用这个电路改变2相，但当一个相关闭时，它改变，但如果它回来，而另一个没有关闭。所以我将很高兴，如果你能设计一个3相的变化，谢谢你，先生，期待你的消息。
嗨，班恩茨，如果可能的话，我会尽快去做的
你好，先生，这个电路最简单的SMF，汽车电池充电器电路图说明，我可以使用15v变压器吗?所以当电池满的时候继电器会关闭吗?谢谢你，期待你的消息。
是的，你必须相应地调整预设，以得到想要的截止
可以什么。被添加到电路为一个led指示灯?
我可以改变任何一个二极管和增加一个1瓦的LED吗?
请指导我，先生。
谢谢提前
你可以移除两个二极管，用一个1瓦的LED替换位置，但指示不是瞬间的，而是逐渐的，而是你可以使用继电器的N/O触点，并通过1k电阻将LED连接到它和地。
长官，我想让这个电路在14.4点开始工作，13.5点停止工作。所以我将总共5个二极管连接到BC 547的发射器上。但在预设雨刷的任何位置，继电器都不起作用。有可能这样做吗?这是怎么做到的，请帮助我
从所示位置移除R1，并将其连接到晶体管的底部，然后检查。
嗨swagatham
这是srinivas naidu
你做得很好，但我有个问题
我有两个变压器，一个是12-0-12，另一个是0-24伏。请问我该如何使用这个电路?
伟大的工作
感谢和问候
你好，Srinivas，非常感谢!
这取决于你使用的电池电压，如果它是12V，那么你可以使用0-12V的龙头作为输入，如果你使用的是24V的电池，那么0-24V会变得合适。
然而，对于24V，确保继电器也升级到24额定和R1增加到10k。
嗨swagatham
这是克里希纳
我有一个1kw的逆变器(18-0-18初级，0-230 v二级和24 v电池)，我如何使用这个电路，以及使用哪种额定电流的变压器。请帮助我。
嗨,克利须那神,
变压器的安培是多少?电池的AH是多少?请详细说明，以便我提供建议。
是的,先生
我使用40a变压器和100ah电池，逆变电路使用8 igbt (irf250n)。
先生
我想要一个更多的帮助，我也使用100w, 24v太阳能光伏与这个ckt，如何能与它接口。
您将需要添加一个使用集成电路LM196的电压调整电路，以限制电流高达10安培。连接此电路前，桥接网络后，在上述设计。
桥式二极管的额定电流必须为每个15安培。
输入可以从提到的交通或太阳能电池板。
这是所有的，这是使能充电您的100 ah电池安全。
．...连接LM196级桥后，IC配置如下所示:
//www.addme-blog.com/2013/04/15v-10-amp-adjustable-voltage-regulator.html
先生,
非常感谢你，先生，现在我尝试这个电路。先生，比我在上面的电路中使用的电流变压器，先生。
为电池充电，你可以使用你目前拥有的变压器(40安培)，IC将其限制在10安培。
