本文所讨论的电路是一种非接触式市电交流磁场检测器,它可以在超过6英寸的距离内显示市电交流磁场的存在。
在没有物理接触的交流线路中定位故障
该电路可用于在房屋布线中定位故障,而无需与导线的内导体进行物理接触,并且通过引脚指向由于a的区域可能被阻挡的区域定位导线中的断裂。破损。
该电路基本上是高增益非反相放大器,其使用少数opamps和少数其他廉价的被动电子元件配置。
只有一对夫妇的opamps已纳入这里从IC 324为所需的操作。
设计描述

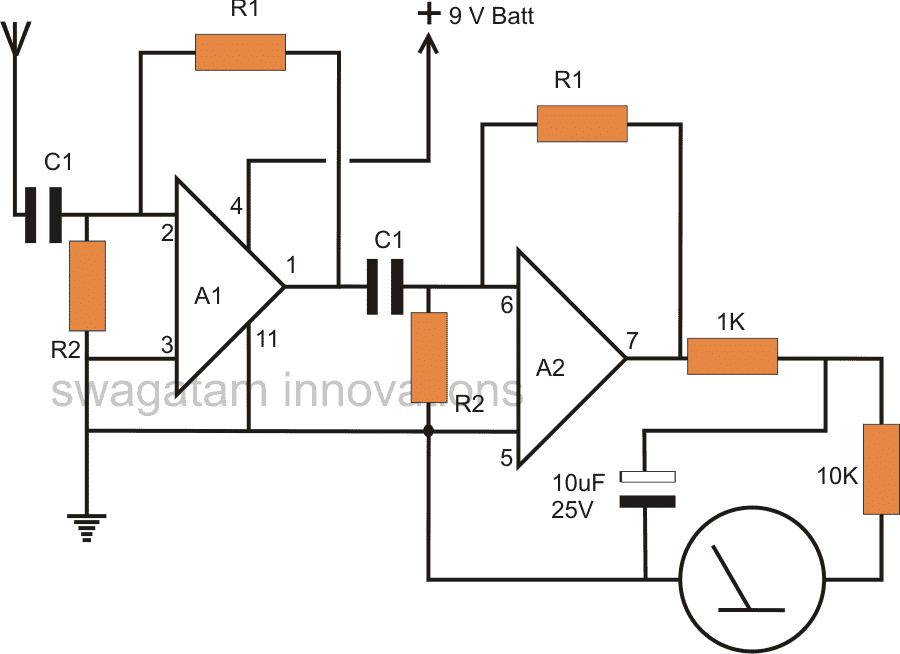

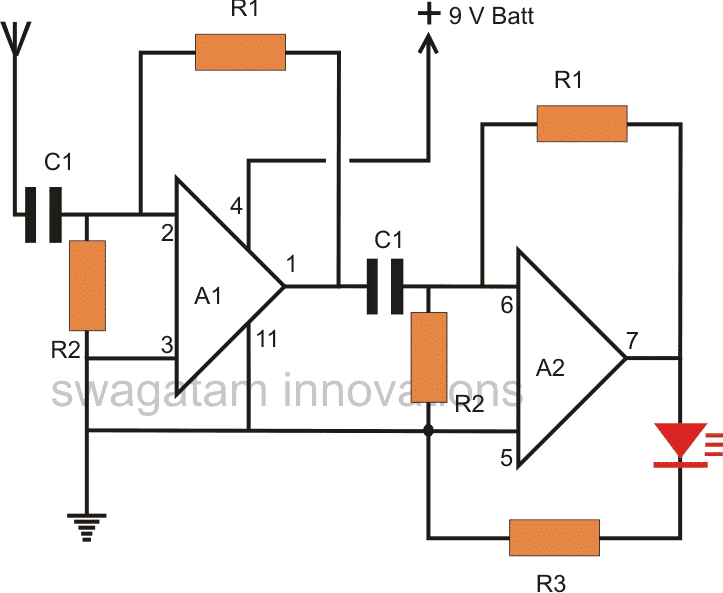

看着图,我们注意到以下几点:
IC的非倒相输入接地,使配置的灵敏度达到最大。
类似地,通过将opamp的输出连接到倒置的输入而创建的反馈回路有助于增加设置的许多折叠增益。
输入通过阻塞电容应用到IC的反相输入2。
通过天线输入的信号很快被运放反相输入接收并发送到
用于所需处理和放大的前置电路。
有趣的是,设计的灵敏度可以简单地通过改变反馈电阻R1的值来改变,对于最大灵敏度,这个电阻可以被忽略。
但是,这可以使电路有点不稳定,并且可能提供错误的结果。
第二系列opamp放大器功能
下一阶段包括另一个相同的放大器,只是重复上一个输入阶段。
这一阶段是为了使电路的响应是瞬时的,以便电路能够在一定范围内选取最轻微的射频或交流磁场。
如果电路打算仅在触摸接近时用于检测市电相位,灵敏度可以降低到所需的水平,或者第二阶段可以从设计中排除。
连接在输出端的LED用于显示交流场的存在;一个发光的LED标识出了电场的存在,而没有光从它提供相反的结论。
通过在输出处连接1V FSD移动线圈表,可以使用该装置来检测和测量该特定附近所存在的AC电源的平均强度。
零件清单
- R1 = 2m2,
- r2 = 100k,
- R3 = 1K,
- C1 = 0.01uf.
- A1, a2 = IC 324
视频:
来自本网站的Avid粉丝之一的反馈:
我是一名土木工程师,工作在班加罗尔。我在建筑行业的过去20年,有一个模块化厨房的制造单位。
这里是我的要求自动化的灰尘收集器开启或关闭为三种不同的数控机床。
公司不允许我接触任何电器,但允许我使用非接触式电压探测器。
所以我需要通过IC LM324处理非接触式电压检测器的输出,并触发一个12v继电器来开关除尘器的开关。
除尘器负荷为7.5 hp三相。
我想感觉机器的输送电机的电压是3相交流,50赫兹,4安培。当这台输送机的电机活着,我希望收尘器来,反之亦然。
我在下一封邮件中附上了电机的照片和规格。这个电机有一个有24v控制电压触发的MPCB。我打算有一个MPCB为我的除尘电机以及。
如果您需要进一步的规格/要求,请告诉我。
线路图

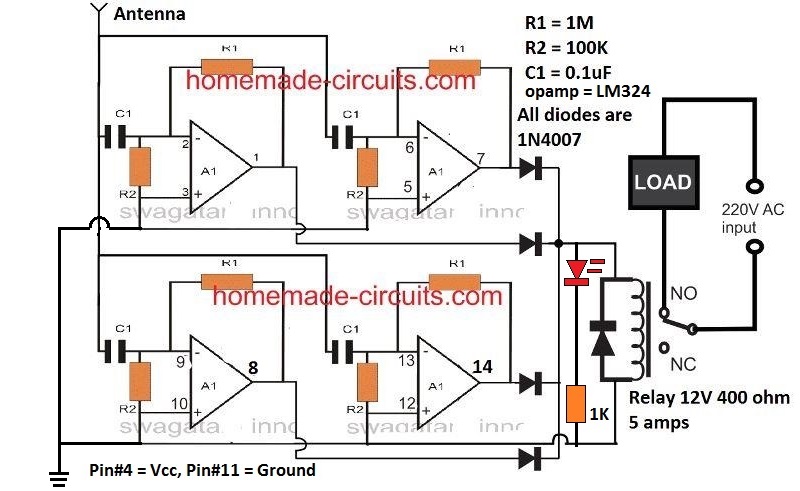

用于上述应用的完整电路如下图所示。

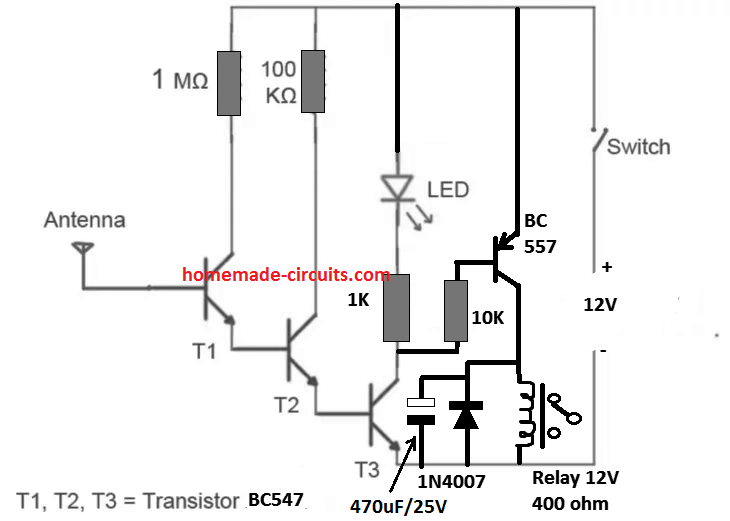

第一种设计相对简单,只使用晶体管。第二种是使用LM324的4个opamps。两者都是设计来激活继电器响应交流相位检测,非接触。
另一个非常简单的市电交流哼声检测电路使用IC 4011

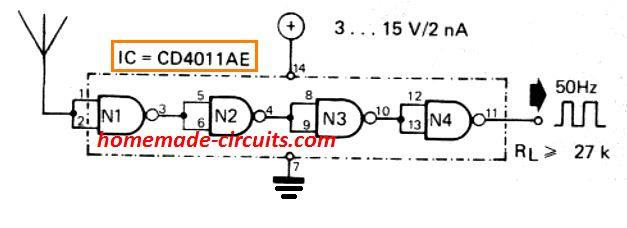

哼声接收机由一个由四个非与门(cd4011)组成的单个COS/MOS IC组成。四个门串联连接形成类似信号放大器的结构。
第一栅极(N1)检测由主电网电线辐射的220 V或120 V AC蜂扣。您必须注意不要将NAND门输入远离各种RF干扰SU CH作为放大器输出等。长度为2到3厘米的铜线将足够用作用于拾取的天线50 Hz或60 Hz HUM并将信号处理成Square波输出的Corlespning水平。
输出可以在栅极N4的输出处示出约20ns的立柱。基于这种情况,通常可以消除一个或两个门。完整CD 4011 IC的电流消耗是极其最小的,因此在电源中采用4.5V电池可能相当于电池的正常保质期。
交流电源接线仪

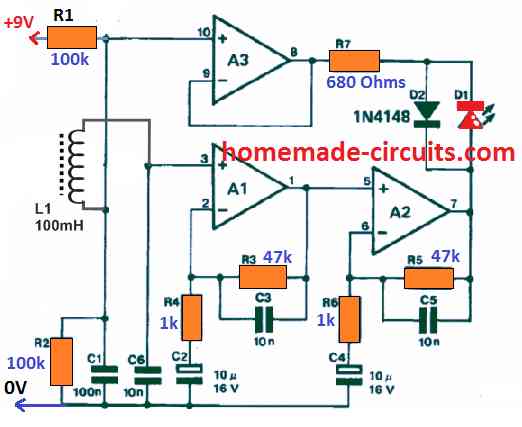

下一个电路描述了一种找到携带交流电或交流电源的导体的直接方法。带有A的100mH拾取线圈,用作检测器线圈。
载流导体产生磁场,并在L中保持微小的电压1,通过opamps A放大1和一个2。
电容器C.2C5.占用一个确保在a中最大放大的值1和一个2信号约为50 Hz。整个AC网络的正半波,D1保持点燃。
带蜂鸣器的交流相位检测器

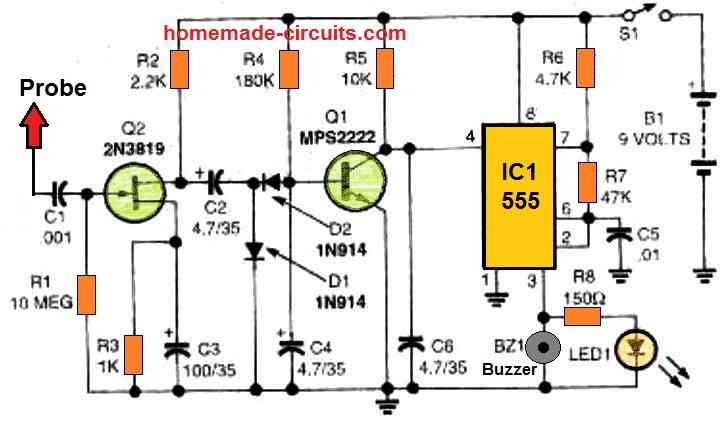

参考下面的原理图。通过C1,探针板连接到Q2,这是一个非常高阻抗的放大器。虽然C1对电路的有效运行不是必需的,但它对电路的安全性很重要。C1将防止任何致命的电压无意中附加到探头上。Q2放大输入交流信号后,它通过C2和D1产生一个负电压钳。
D2对钳位输出进行整流,使只有负电压影响Q2。R4通常打开晶体管。然而,当钳位处于激活状态时,Q2关闭。Q2关闭时,IC1的引脚4(复位线)被释放。R5提供一个正电压,允许IC1开始振荡。压电蜂鸣器和LED由IC1(引脚3)的输出驱动。R8控制流向LED1的电流。R6, R7和C5决定了I C1振荡的频率。

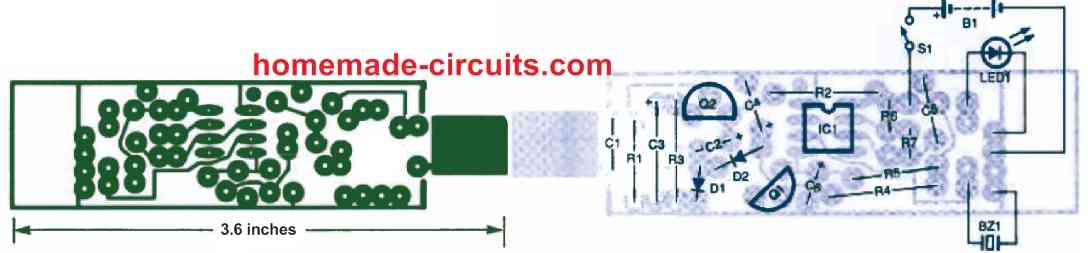

将PC板安装到机箱中,以确保没有零件干扰BZ1,S1,LED1或B1。借助下面的叠加图作为参考,从这些元素挂钩到PC板。虽然布线BZ1,黑色铅,包括B1的负端子和LED的阴极,连接到共同的地面。
测试
将静电电压探头连接到9伏电池上。S1被按下时LED1会瞬间发光,C4充电时BZ1会哔哔作响。如果发生这种情况,电路很可能处于良好的工作状态。最后一个测试是将一根延长线放置在靠近探针的地方,探针被插入墙上的插座,S1是关闭的。电缆必须紧贴探头的平侧;将探针一端对准交流电缆将不会产生结果。
蜂鸣器必须发出一致的声音,LED必须发光。断开延长线;LED1和BZ1也应该关闭。如果静电交流相位传感器能满足本试验要求,则其工作状态良好。将B1、S1和LED1的线绕在PCB板与盒之间的边缘,然后安装到盒中。
在B1和PC板之间,放置一个废弃的塑料,纸板,或一个干净的PCB没有铜在它上面。关闭外壳,并在探头从容器中冒出的地方覆盖一段热缩管。为了确保没有裸露的PCB金属是可见的,修剪管略长于探头本身。在家里走一走,检查几根加长的交流电缆将是一个很好的测试。值得注意的是,你将能够准确地分辨出平行导体灯电缆的哪一边有火线。当你沿着交流电线移动设备时,电压探头可能会发出嗡嗡声,以防交流电线是双绞线。
如何为其他电压和频率调整该电路?我应该改变哪个部分?
即使要检测的电压和频率不是220v 50Hz, R2也必须保持在100K吗?
对不起,你不能修改这个电路来检测特定的频率,它将检测所有强rf,而不管电压和频率。
谢谢你的回复,
我很想想知道R2的目的是什么?
它不应该在电容C1和反相输入引脚2之间吗?
R1/R2都决定电路的灵敏度,R2是最优设置,不应该被干扰,只有R1应该被微调来调整电路的灵敏度水平。
对不起,如果我是一个新手,我只是想了解你的电路在深处,先生…
我发现你的电路很有趣,但我仍然无法完全理解它的内在工作。
我已经将电路与电阻配置进行了比较
en.wikipedia.org/wiki/Operational_amplifier_applications
但这些都不适合你的电阻配置。
在链路中,没有显示两个输入接地的配置,而在配置中将其接地。这就是我困惑的原因先生......
我知道设计是奇怪的,难以理解,但它只在这一点上工作,为什么,如果你试图改变任何东西,电路将拒绝有效工作。
它类似于一种开环差分放大器的配置,其中反相器响应来自天线的负交流,并在反馈电阻的帮助下适当地放大它。
我的LED灯一旦插入电池即可
嗨,Swagatam,我试图制作这个项目,但我似乎无法做到这一点。您可以上传原理图(使用IC符号等)。提前致谢
嗨,约翰,你只需要遵循在图中给出的IC的pin号码,并完全按照原样组装它。
如果你能告诉我你的电路具体发生了什么,我会尝试相应地排除故障。
我上传了我的面包板照片(imgur.com/JQiVPKT)。
一旦我通电,LED是昏暗的亮,当我触摸天线与我的手,它去。当我把天线靠近交流线路时,没有变化。
由于电路非常敏感,而且电路板上的长导线可能会破坏电路,我担心电路板可能不适用于这种设计。

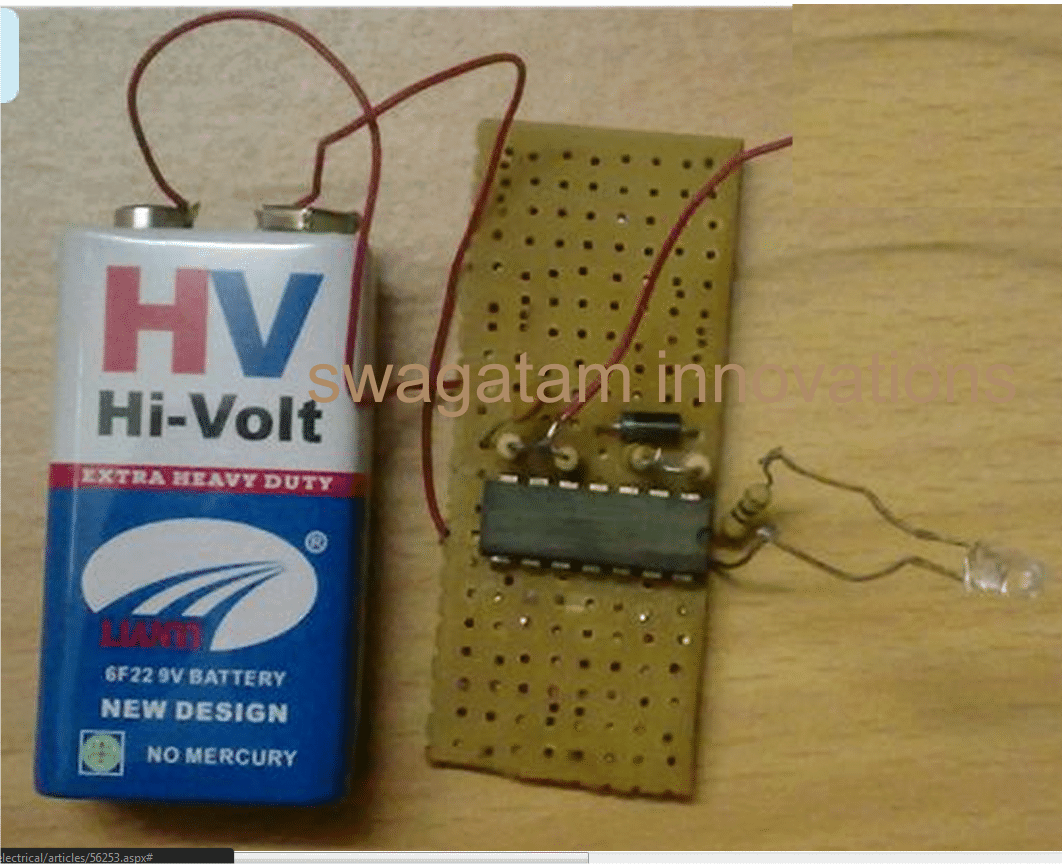

请参考我成功制作的原型图像,看看组件是如何通过焊接将它们放置在微小的PCB上的。
它需要完全以这种方式建立
....顺便说一下,在你的面包板图像中显示的1K电阻都是100k,而你已经使用560k作为LED的限制电阻,不确定你从哪里得到这个巨大的和不正确的值
我将尝试它在一个性能板,并让你知道,如果什么是错误的。
关于1k电阻,我标记错了。它们应该是100k,如你们的零件清单(R2)所示。
关于560欧姆电阻,我用一个应用程序计算过(我使用商店中的ElectroDroid应用程序),并确定这是我需要从7.2v电源获得大约10mA的LED(请让我知道这是不正确的)
最后,我使用了墙疣(AC-DC适配器)作为我的电源。我只是想看看这是否会干扰电路考虑到它有多敏感。将尝试一个9伏电池。
560欧姆没问题,但你在图像中显示的是560 K欧姆,这是不正确的。
AC/DC适配器不能工作,你必须使用电池。
大多数可能是由于适配器的电路无法工作......
好的,没问题。
