本文彻底解释了具有蜂鸣器电路的摩托车电子2针转向信号指示器的简单施工过程。
通常情况下，机电式转向灯不太可靠，因为转向灯的一致性低，易受天气变化的影响。
本设计易于承受上述参数，更重要的是由附加的蜂鸣器指示设施组成。
包含一个声音信号，确保一旦车辆完成所需的偏离转弯;司机记得关闭机组，以节省宝贵的电池电源
传统上，转向信号指示器需要三个输出端子进行正确的操作。独特的建议电路适用于只有几个终端，而且还包含内置的蜂鸣器。
这里我们解释一个简单的摩托车电子转向灯与传呼机电路。
视频测试结果
介绍
转向灯执行器也被称为“带蜂鸣器的闪光器”，是每一辆汽车不可缺少的设备。
该设备尤其用于切换或闪烁车辆的侧灯(左或右)在转向或偏离正常路径时。
基本上，灯的闪烁就像一个警告信号，让其他车辆更容易识别指示车辆的轨迹。
这避免了可能的碰撞和车辆之间的误解。因此，该装置特别有助于避免事故和灾难。
如今，许多人更喜欢上述设备与音频指示，如蜂鸣器或蜂鸣器，这可能产生一个有节奏的音符与灯的切换。
该设备在两个方面被证明是有用的，第一:它保证了司机对整个系统的完美工作，第二:当必要的偏离移动或转弯完成时，音频提示不断提醒司机，该单位仍然是ON，需要关闭，从而节省宝贵的电池电源和错误的指示。
最便宜的2针闪光蜂鸣器2 Wheelers
目前的一款带传呼机的摩托车电子转向灯电路是我独家设计并经过充分测试的，事实上我已经在市场上卖出了9万多件，需求还在不断增长。这里描述的电路是非常独特的，因为以下原因:
·其2针设计，几乎兼容所有2轮布线系统。
·由于它是电子的和固态的，因此可以持续很长时间，不受天气影响。
·内置高品质压电蜂鸣器，使其成为人们更好的选择。
零件清单
- R1, r2, r3 = 10k, r4 = 33k, t1 = d1351，
- T2 = BC547，
- T3 = BC557,
- C1，C2 = 33UF / 25V
- D1 n4007 = 1,

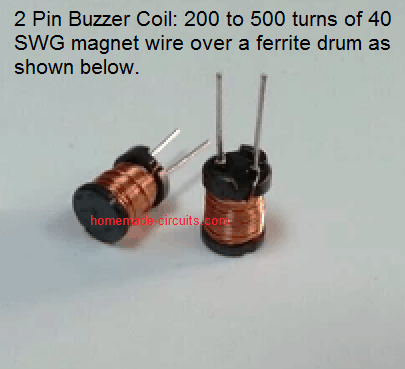

- 线圈=蜂鸣器线圈
电路操作
让我们试着从以下几点来理解它的功能:

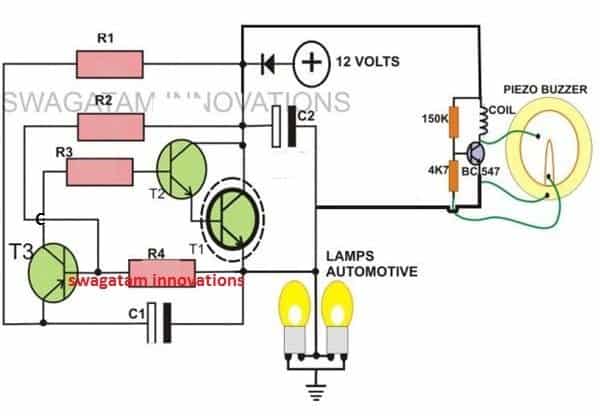

从旁边显示的电路中，我们可以看到整个电路是由三个廉价的有源元件T1/T2和T3组成的。
电阻器和电容器形式的其他一些被动部件用于启动闪烁动作并长时间维持，只要电力仍然接通到电路即可。
当电源第一次接通时，电容器C1通过R1慢慢充电。
当T3充满电时，它就能够导电，并向T1/T2提供某种初始偏置电压。
T1/T2部分导通，在过程中通过R2使T3变得更加困难，因为现在T3通过R2、T1和灯开关ON接收全偏置。
灯现在通过T1/T2接收全功率并点火。
但此时，C1几乎立即通过R1、T1/T2和灯放电，阻塞了T3的发射器。
T3立即停止导电，T1/T2也停止导电，灯关闭，影响一个新的循环开始。于是灯开始闪烁。
D1和C2的放置是为了过滤掉任何交流元件或尖峰，可能存在于汽车电气在运动时。
这个摩托车电子转弯信号传呼机的电路也包含了一个小而强大的蜂鸣器电路，并与供应线平行连接。
在闪烁过程中，当灯打开的瞬间蜂鸣器停止鸣叫，反之亦然。这是因为灯从电路中吸出了几乎所有的能量，蜂鸣器不能接收到所需的电压，只有当灯在两者之间关闭时才能发出蜂鸣声。
使用单个IC 4093的2针闪光器
施密特Nand的单个门IC 4093像1Hz自由运行多谐振荡器一样工作，并行函数的剩余三个门像缓冲级，以打开/关闭Buz1 1电源MOSFET。齐纳二极管屏蔽了整个闪光灯电路电压瞬变。
在电源开关时，门的状态使得MOSFET保持关闭，C1通过D1，R2和汽车灯开始充电。在此期间，C2通过RI充电，最终打开多谐振荡器，然后切换MOSFET和串联灯。
2引脚闪片电路的电源在这段时间内通过充电的C1传递。电容C2通过R1开始放电;相反的过程开始发生，场效应晶体管现在被关闭，使得C1开始再次充电，这样循环就不断重复。
以上解释我已修改，请参考，
谢谢你提出这个问题。
如何使它发光，也有可能调整速度..请做一个电路，使它将快速闪烁2或3次，5秒后再次像那样闪烁
我想把我原有的闪光灯换成一个能闪烁LED灯泡的。你有一个电路可以做到这一点吗?或者这个电路可以通过一些修改来使用。我需要一个负载独立的电路，所以led的瓦数可以变化。
谢谢。
上面的电路是负载相关的，你可以尝试从下面的文章的第一个电路:
https://www.homemade-circulay.com/2011/12/make-interesting-flasher-and-fader-led.html.
更换LED/1k与一个继电器线圈，然后你可以使用继电器接点闪烁LED与电源电压串联。
使用一个二极管与继电器线圈并联
你好，电阻器是半瓦还是四分之一瓦
都是1/4瓦
你好，先生
我用激活本田连接了这个ckt
我观察到，在一段时间后，d1351变得太热，它烧毁了
为什么？
但同样的ckt与其他人一起工作。
嗨LR,
本田Activa有巨大的灯泡几乎是其他摩托车的两倍大小…因此你可能需要一个更大的晶体管来处理灯泡的巨大电流供应。
此外，选择D1351以减少成本，因为我在生产天期间市场上市场的价格销售很低。
为了解决这个问题，你可以用一个TIP142晶体管来替换T1/T2，但仍然要确保用这个晶体管连接一个小散热片。
你好,
我已经构建了这个电路，它令人振奋，闪烁，但我的问题是闪烁时LED没有完全关闭..如何在闪烁时完全关闭它
谢谢
保罗
保罗，所显示的电路只适用于白炽灯，据我所知它不适合于led灯。
谢谢你的回复先生..你是否有任何与LED灯泡配合使用的电路？
你能给我一个链接吗?
非常感谢. .
保罗
嗨保罗，
您可以尝试下面文章中解释的其中一个概念
//www.addme-blog.com/how-to-make-any-light-strobe-light/
非常感谢
你的设计比你在文章中给出的图表有更少的组成部分。请解释你制作的视频的设计。我看到你有2个电容2个电阻和2个晶体管只有…
请添加视频设计的细节…
上述物品中的图具有蜂鸣器部分，禁止休息一切与视频中的相同。同样在T1，T2的速度下，您可以使用单个Tip122
嗨，斯瓦塔姆，我需要两个引脚led闪光为我的自行车，我取代了传统的灯led。但是内置的闪光灯不能使led发光。它有两个别针。所以我想要一个两针闪光电路，以便我可以把它在闪光单元。请帮助mw解决
嗨，Chandrashekhar，你可以尝试上面文章中的第一个概念。一切都保持原样，除了T1可以用TIP122代替。同时，确保LED的额定功率至少为1瓦。
谢谢你。有用
很高兴知道它的工作，谢谢你更新！
但是现在与闪光器连接的蜂鸣器两个引脚输出不响。如何连接它，当它是亮的时候，为一个转弯的信号发出哔哔声。
蜂鸣器应该在连接到电路的两个输出引脚时发出蜂鸣声。移除led，并连接一个正常的白炽灯，检查蜂鸣器是否发出嘟嘟声....如果没有，那么你的蜂鸣器可能有问题。
新的蜂鸣器开始响了。问题是led在闪烁时没有完全关闭，它有点暗。请问如何摆脱这个?
然后不幸的是，没有补救这个问题，因为电路需要一个高电流负载有效运作。
