令人印象深刻的120瓦特放大器电路可以通过级联几个TDA 2030 IC在桥接绑定的负载（BTL）配置中，并通过几个电流升压晶体管构建。
BTL放大器拓扑结构的优点
一个主要目标线下配置是实现负载的双向运行，这反过来有助于提高系统效率水平的两倍提高。它相当于一个满桥我们通常在逆变器中找到的网络。
图特西:Elektor电子公司

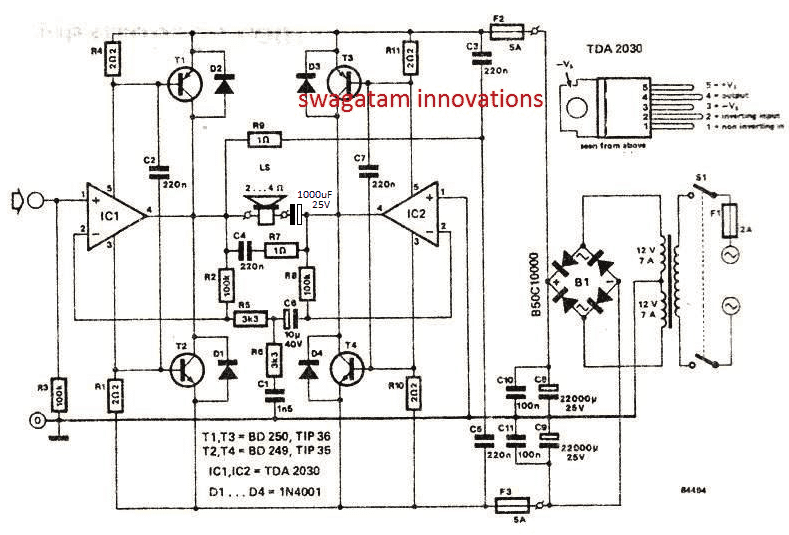

在上图中可以看到所提出的BTL 120瓦特放大器电路的完整电路图。
电路操作
IC1和IC2是两个TDA2030集成电路，采用桥接负载配置，这意味着这两个集成电路现在可以串联响应输入频率的高、低幅值，并以强大的推拉模式驱动扬声器。
例如，当IC1输出可以向扬声器输出高输出时，IC2同时会传递低输出，反之亦然，使得在扬声器上的所需推挽动作能够实现。这意味着扬声器将以最大的正极和负电源水平交替运行，导致扬声器与正常情况相比使用双效率水平工作放大器这不是基于BTL的。
包括BJTS T1 --- T4以提高放大器的当前电平Up指定120瓦特rms.，由于IC1，单独的IC2将无法执行此操作。
NPN / PNP输出BJT还补充了BTL拓扑，并帮助ICS在扬声器上实现指定的电源。
扬声器周围的各种电阻和电容被用于压制和过滤扬声器上的最终结果，并在扬声器上产生干净和无失真的音频。
双电源放大器
使用TDA2030集成电路的120瓦BTL放大器的电源来自12-0-12V / 7安培变压器。其输出使用桥式整流器进行整流，并使用指示电容C8—C11进行过滤。
该电源产生双+/- 20V / 7安培输出，这是大多数基于BTL的放大电路的强制要求。
这个电路测试过了吗?
是的100%测试
自单身栏杆以来，我希望将其用于汽车音频。通常删除变压器和电源级应该做这个技巧，但我在这个电路中实现了变压器中心水龙头已经产生了一些连接，如果我要从只需12V电池运行这一点，这意味着我可以替换中心点击与电池负连接？
不，这可能是不可能的，你将不得不使用两个12V蝙蝠串联，并使用串联接头作为放大器的地面，这将取代trafo的中心丝锥轨。
电池+/-可用于放大器的（+）和（ - ）电源。
请说明电阻器的瓦数和电容器的电压等级以及120w安培的PCB
当不提及时，你总是可以假设它们是1/4瓦5% CFR
非极性电容可以是所有100V额定和PPC类型。
嗨Swagatam，希望你做得很好。BTW是这个放大器真正的120 rms或120瓦，最后我可以用tda2050替换两个tda2030。谢谢你。的问候。
嗨，利马，它是120瓦的RMS，因为除了IC，负载也由外部bjt处理，这允许设计运行指定的功率连续没有任何问题。
非常感谢你的时间和帮助，非常感谢:)好的，这将是我这一季的项目:)但我将使用TDA2050而不是TDA2030。的问候。
你是最受欢迎的利马！HWOEVER我不确定TDA2050是否以与TDA2030兼容的引脚。
是的。我已经检查了他们的数据表，它们几乎相同，唯一的区别是TDA2050具有更高的输入电压和输出上更大的功率。几个月前我已经用TDA2050取代了我的旧电脑低音扬声器，它仍然像魅力一样:)谢谢。的问候。
好的，很好，没问题!!
谢谢你，斯瓦格塔姆，你是个伟大的人。的问候。
这是我的荣幸! !
我已经建立了与所有D分量相同的CCT，但我发现D扬声器的D连接是错误的。猜猜我闻到了魔法烟雾通过扬声器的魔法烟雾，每次热锌都会产生大量的热量，所以我试图测量电压，它是我所做的15V + ......我所做的是我添加了一个1000UF系列与D扬声器。这是我的解决方案和它的工作。或者任何更好的建议先生？感谢伟大的图标Swagatam
是的，我认为你是对的。因为通常当我们操作单个IC时，我们使用串联电容，否则扬声器和IC会短路。
我将很快用电容器更新电路......感谢您的使用信息。
感谢更新。b
不客气！
请给我最适合我可以耦合的sub womer cct。谢谢，提前上帝保佑你
你可以参考以下页面的前3个链接，并从给定的信息建立低音炮
//www.addme-blog.com/?s=low+pass
嗨Swagatam请发送修改的更新的这个放大器用电容器串联，LM 1875也很好。它有相同的引脚配置......或者给一些提示更新......谢谢
谢谢waqar，我对另一个ic没有太大了解，如果你认为引脚相似，你可以尝试以相同的方式配置它们，如上所述，看看它是否有效，......如果你可以更新结果，那就很好了这里
嗨Sawagatam ......我们可以使用2sc5200和2sa1943 ......转移代替BD250和BD249输出瓦格的差异......我没有得到坏的系列晶体管......
嗨swagatam。谢谢你的回复……我没有得到bd系列晶体管.....我能用东芝2sc5200和2sa 1943吗?
任何晶体管都可以工作，只要确保晶体管的发射器-集电极电压和最大电流处理能力足够高于放大器的最大电源电压。
谢谢…非常感谢......发送一些单片机燃烧器的项目
请提供更详细的需求说明。我试试看。
我做了6个单声道放大器板tda2050(假芯片非常便宜15卢比)——工作听起来很好，为我的三路塔提供了很好的功率——保险丝我给扬声器保护
但我脑子里有一种奇怪的想法
如果放大器突然失败 - 芯片的晶体管短路或过热或奇怪的晶体管或奇怪（使用假IC，所以我猜他们没有任何内心保护）原因 - 我的输入声源设备作为桌面PC或移动设备受损了？
如果是这样，那么保护---
- -谢谢
您可以使用LM35继电器电路，当温度超过一定水平时，使用它关闭:
https://www.homemade-circulay.com/lm35-circuit/
在AB AMP作为TDA 2050 - 当我播放歌曲时 - 我通常不会提高50％以上的容量---它变得太大了----英文5.1从互联网上下载的电影AAC音频---- volume如此低---我必须放100％的卷---使它等于早期的歌曲声级----两种情况声音分贝大约相同 -
1 -----在这2例中 - 您认为哪种情况电源输出将更多？
2——我没有交流电表来测量电流——基本万用表测量交流电压，直流安培/伏特——我可以用直流万用表来测量安培输出的交流电流吗?
- - 谢谢你
您可以比较电流，通过测量它与直流电源电路....串联如果输入源较低，放大器的输出也会较低。
谢谢
我有2个变形金刚 - 相同类型 - 15 v 6a-aceace ---
我可以加入每个0 v，使放大器的15-0-15 v 6a双轨电源吗?
——谢谢
这可能是不可能的，因为相方向可以在他们的绕组不同，将需要匹配之前连接，我不确定可以是什么后果，如果它不匹配。
好的
请直接或给我一个2030安培CCT，可以用于低音炮CCT没有中心抽头变压器。我能用12V 7AH电池给它供电吗
我会做一些在线搜索和更新，如果我碰巧发现所需的设计…
请注意。
如果你想要好的输出添加25 v 1000超滤帽与d系列扬声器,它也保护你ic.也从不使用相同的热集成电路和晶体管.Q1锌,Q2可以在热锌和第三季度,第四季度在另一个不同热锌锌为每个ic。如果你使用它,这意味着u高压短的有条件现金援助d输出。dic已接地热锌，晶体管集电极不应接在同一热锌上。我祝你好运…请把它加起来，然后写在@ swagatam上。提前感谢你
非常感谢Jesubiyi，感谢您的担忧和笔记......
先生，请我想包括切换到你的cct，但我不希望它在Xformer的Diment侧。我很困惑哪个地方放置我的交换机BCOS是两个电压源。- iverive和+ ive＆grnd .fear在这里......我不想烧掉我的ic ...有时我不用来拔掉它直到lite去。Lite可能会过来半夜，大声唤醒每个人。我没有使用4018iC构建拨动开关。LL重置D继电器（NC）直到我按D开关。
Jesubiyi，
对于辅助侧，您可以使用DPDT继电器，通过TRAFO的一个电源连接其线圈，并通过中继器的杆和N / O触点连接继电器的+/-。
然而，开关应该总是在初级侧，这样变压器也被关闭，否则你的变压器将总是在上，消耗一些电流，即使放大器是关闭的，所以最好把开关在初级侧只有....不需要双开关，一个SPDT就足够了。
更正：
…通过继电器....的极和N/O触点连接放大器的+/-供电线
”
“所以最好将开关放在初级侧的......不需要Win开关，只需单个SPDT就足够了。”
谢谢光。我有理由与你有理由。我制作小型无变压器CCT，为继电器和4017IC供电，并使开关在初级侧。DPDT继电器尚未使用。
…通过继电器....的极和N/O触点连接放大器的+/-供电线
我明白你在说什么。非常感谢。我希望你能帮助我选择D最好*瓦特*放大器，我应该用它建造的声音将在120瓦低音扬声器CCT中脱颖而出。爵士如何测量AMP的瓦差？提前致谢。
谢谢Jesubiyi，
你可以试试下面的概念来测量安培的功率
https://www.homemade-circules.com/make-this-amplifier-power-meter-circuit/
您可以使用以下电路来制作良好的功率放大器
//www.addme-blog.com/how-to-make-simplest-100-watt-mosfet/
谢谢这里，我已经做了它，它工作了我想要的。我在初级侧做开关，但我建立了一个无变压器的电路来为继电器和4017 ic供电。谢谢你一直分享的知识!保持祝福
不用客气！我很高兴你可以用这样的轻松来做！
PLS如何通过使用AC电源来减少或消除D蜂鸣声，但我用电池供电，它很酷，清洁声音。谢谢到目前为止先生
试着把滤波器电容的值增加到一个几乎消除噪音的水平，否则你可能需要一个陷波滤波器，正如这里解释的那样
https://www.homemade-circuars.com/designing-notch-filter-circ &//
先生，你最后加的25V 1000uf的电容器是什么功能?对这种电容器的特殊名称。
这是一个标准的电解电容器，它的定位是停止超载的扬声器和阻止直流进入扬声器
谢谢你对我们分享我们的所有知识。我们真的很感激上帝的恩典更宽容。盒子里有400瓦放大器。
你是欢迎托巴！
抱歉打断了讨论，但是我在搜索了很久之后发现了这个，并且这个设置引起了我的一些兴趣。所以如果你有时间和机会帮助我理解这一点，我将非常感激。
https://www.brighthubengineering.com/commercial-electrical-applications/57202-what-is-a-speaker-crossover-network/
我想尝试建立它，虽然我意识到一些价值观对我来说有点神秘。所以我喜欢要求确保;
L1 - 3.00 mH?
L2 - 10.00 mH?
l3 - 0.25呃？
L4 - 2.00 MH？
L5 - 0.10 MH？
C1 - 100.00 uF?曼氏金融吗?(这列在100 Ω。虽然我不熟悉计算电容的欧姆?)
C2 - 33.00 UF
C3 - 10.00 UF
C4 - 6.00 UF
R1 - 10.0 Ω (10w)
R2 - 5.0 Ω (10w)
R3 - 2.0Ω（3W）
R4 - 10.0 Ω (5w)
R5 - 3.3Ω
R6 - 6.0Ω
100欧姆是一个错别字，它应该是100 mH。
这些设计是从Elektor Electronics杂志中取出的，因此大概可能会按预期工作。
我非常喜欢这些信息丰富的帖子，Swagatam。我注意到另一个与你上面的示意图相似的构建:https://www.electronicshub.org/200watt-audio-amplifier/
几乎一模一样的示意图。从我所看到的信息来看，lm1875t是一个相当大的下降，以取代tda2030，但我也想使用mj15022/mj15023作为输出晶体管。
我有一个18V分开的供应，并希望仅使用这种桥接配置的一侧，（单个运算放大器和一对输出晶体管），与扬声器的另一侧连接到中心敲击地面。
我挖掘了一些这种类型的原理图一段时间，知道一定有一些方法使用一个运放驱动一对或更多的输出晶体管，但我没有怀疑各自的基连接直接连接到+vcc/-vee。看起来你的原理图需要一个2欧姆2瓦特的电阻来限制IC和晶体管基座连接的电流，而另一个原理图需要1/4瓦特2.2欧姆电阻。这两种原理图都显示两个晶体管在任何时候都是敞开的二极管阻塞什么可能是恒定的直流电流漏极?不确定这条线路是如何工作的，我对这一领域是新手。我猜从引脚4在任何正范围的IC的输出通过npn功率晶体管放大，而负信号通过pnp功率晶体管通过其发射器的功率阈值放大。发射器处没有电压=晶体管处没有电流。
祝我在lm1875t和mj15022/mj15023项目上好运，将尝试12-0-12进行第一次运行，但怀疑它可能动力不足。
谢谢约翰，很高兴你喜欢我的工作！
老实说，我一直发现难以理解音频放大器电路及其配置，这也是如此设计。
我所知道的唯一重要的事情是，它是一个BTL类型的放大器，工作在推拉方式的最大效率。
为您目前的要求，我认为以下文章中的第一个图可能有所帮助。它显示了一种简单的设计，用于使用opamp通过几个驱动器晶体管驱动扬声器。
//www.addme-blog.com/spy-bug-circuits/
祝你一切都好!!
Swagatam先生，请告诉我我可以去哪个电路。我需要一个可用于25 x25米夜总会的房间的放大器电路
嗨emmanuel，您可以尝试以下电路，您必须为立体声效果制作其中两个：
//www.addme-blog.com/40-watt-amplifier-circuits-using-transistors/
您好，与TDA7294的音频质量是多少。你的个人偏好是什么？
这几乎是一样的，因为两者都是同样先进的音频放大器芯片
请在计算机工程中是第一年的学生，我有一个项目工作来构建放大器。你能帮我吗？请。
你好很高兴来到这里。谢谢你的漂亮原理。他们有很大的帮助。
谢谢，我很高兴听到这个消息!
