110v到310v转换电路

所讨论的电路是一个固态交流到直流电压转换器，它可以将任何在85v到250v之间的交流输入转换为恒定的310v直流输出。这种电路通常用于液晶电视，通过100 V AC到250 AC的输入来操作系统。

这个电路的优点是，它不像SMPS电路那样依赖复杂的电感和铁氧体变压器，而是使用一个FET、几个二极管和几个电容完美的固态设计。

电路是如何工作的

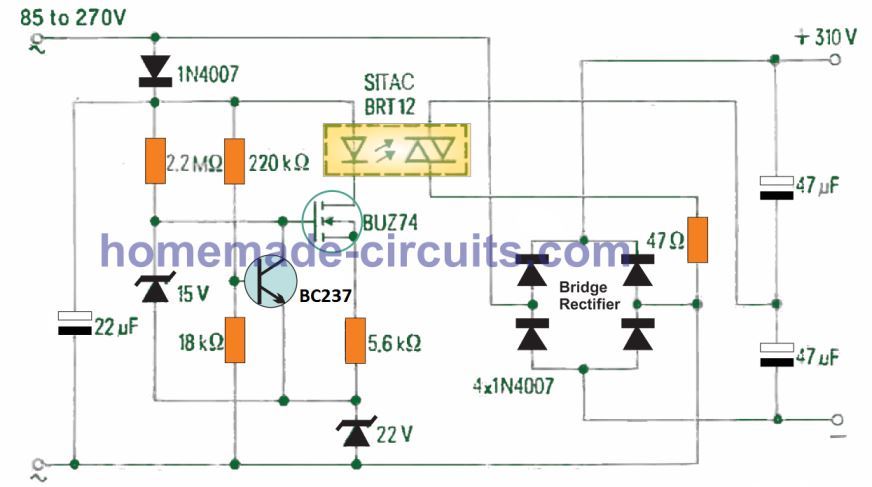

参考所示电路图，可从以下几点了解该机组的工作情况:

只要输入交流电平在180v和270v之间，设备BRT12保持关闭状态。

在这种情况下，使用4nos 1N4007二极管的桥式整流器通过所示的一对高压滤波电容器将输入端整流到300v直流输出端。

然而，如果一个相对低电平的输入，如110 V DC，光敏可控硅BRT12开关ON，导致低阻连接发展到桥式整流级和两个滤波电容器的结。

这种情况导致桥式整流器变成电压倍增器，使输出继续保持在300 V DC水平左右。

光敏可控硅通过一个SIPMOS场效应晶体管BUZ74的基本配置进行操作。22V齐纳用于产生参考电压，使用1N4001二极管和22pf电容的网络被用作单相整流阶段。

当使用低110v交流输入时，BJT BC237通过在220k、18k电阻分压器网络的连接处开发的电位关闭。

这导致FET通过一个由15v齐纳二极管固定的栅极电位开关ON。

5k6系列电阻确保通过BRT12和FET漏极的电流限制在2ma。即使在相对较高的输入电压高达175v时，也能保持这种状态。

当交流输入超过这个高电平时，BC237的基电位增加到足以使其接通的水平。这反过来有效地将FET栅极短路到地，关闭FET和通过BRT12光电器件的电流。

基本上，该电路可以使用从50v AC到300v AC的交流输入进行工作。转换发生在大约165v输入时，当光敏器件BRT12变得不导电。这个关断是由BJT BC237和由相关的电阻分压器电路确定的基极电位实现的。

在310v DC下控制输出的主要部件是光敏电阻BRT12，桥式整流器和两个输出电容。

在环境温度不超过45℃的情况下，110 V ~ 310 V转换电路的最大电流容量为200 mA。这个电流足以满足大多数电子产品的工作要求。

零件清单

电阻1/4瓦1% MFR

• 2 m2 - 1号
• 220 k - 1号
• 18 k - 1号
• 5转k6 - 1号
• 47欧姆- 1no

电容器

• 22uF/400V电解- 1no
• 47岁的佛罗里达大学/ 400 v - 2号

半导体

• Opto-Triac BRT12 - 1no
• FET BUZ74 - 1no
• BJT BC237 - 1号
• 二极管1N4007 - 5nos
• 22V 1瓦齐纳- 1号
• 15V 1瓦齐纳- 1号

110V至220V升压电路

国外几个国家有110伏的电源供应。如果你的电器是专门为220/240伏工作的，这通常是一个麻烦。

上面所示的简单整流电压倍增器可以在低电流下将110V AC转换为220v DC，这样您就可以通过这个电路操作像加热器、烙铁、电动剃须刀、移动充电器等电器。由于输出电压是220V直流，该电路只能用于操作小型交流/直流电机或基于加热器的设备，或移动充电器。例如，它不应该被用来操作电子产品，如收音机、电视机，除非这些是特定的交流/直流操作类型。
