该电路是一个通用频率发生器，您可以使用在许多频率和时间周期的测试应用程序。它主要适用于频率计数器中的门脉冲发生器。
该电路能够产生整个范围的参考频率，如1 Hz, 5 Hz, 10 Hz, 50 Hz, 100 Hz, 500 Hz, 1 kHz, 5 kHz, 10 kHz, 50 kHz, 100 kHz, 500 kHz, 1 MHz

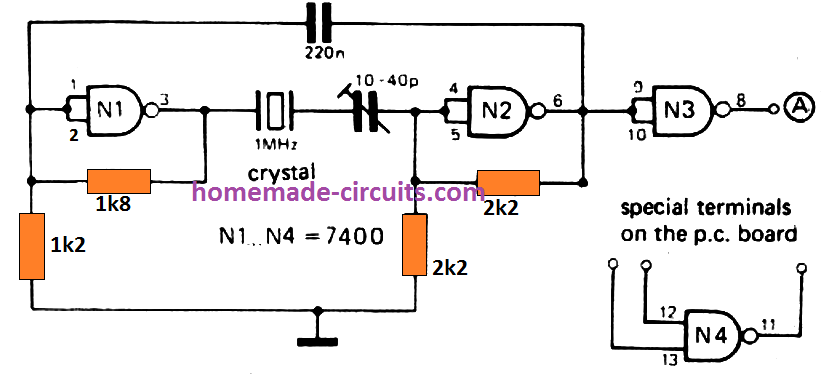

电路设计的中心是一个1 MHz晶体振荡器，使用几个NAND门配置。

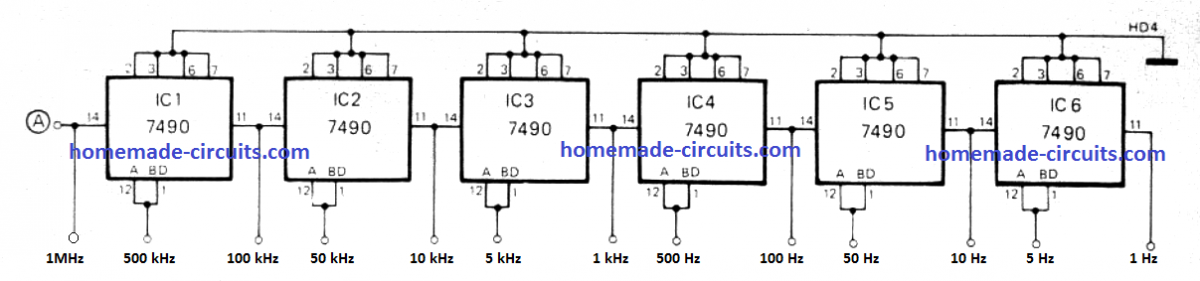

第三与非门在该振荡器的此振荡器输出输出时，像缓冲器一样，除以7490个十年计数器的分割。
这些包括一个被2除的阶段和一个被5除的阶段，这表明随着在几十年内将参考频率分解到1 Hz，信号的500 kHz和更低的值达到5 Hz同样是可以获得的。
所有这些信号在需要计数频率的门脉冲时特别有用。例如，5hz的输出将给你100毫秒宽的正脉冲，因此当一个10兆赫信号的频率被测试时，这个长度的门脉冲可能允许通过11500000个周期的信号到计数器，呈现一个100000000的显示。
或者，对于时间计算，1hz到1mhz输出往往更有利。例如，在计算单个秒间隔时，可以测量1 MHz输出的1,000,000个周期，提供10001300的显示。

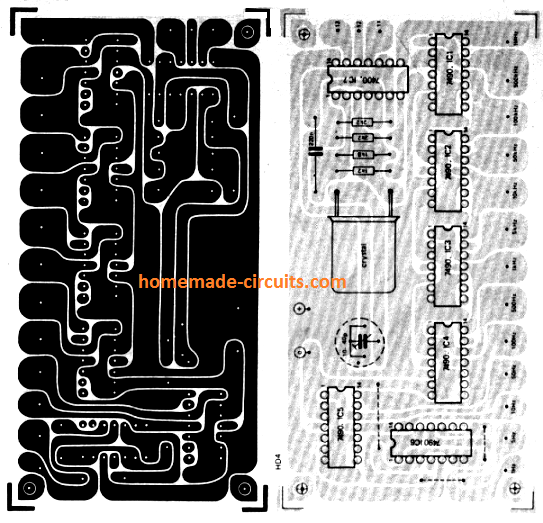

PCB设计
的PCB设计结构是非常流畅和有效的。输出可通过板布局图的下缘获得。在bundle中有一个额外的nand门用于振荡器，它可以作为入门频率计数器应用程序。
与此连接的接线触点被引入到电路板的右上角。振荡器频率可以通过微调电容器精确地调整到1 MHz。
实现这一点的理想方法是使用示波器检测100khz输出与200khz Droitwich接收，并应用lissajous的数字．当然，修剪器必须进行微调，直到利萨若斯数字停止转动。

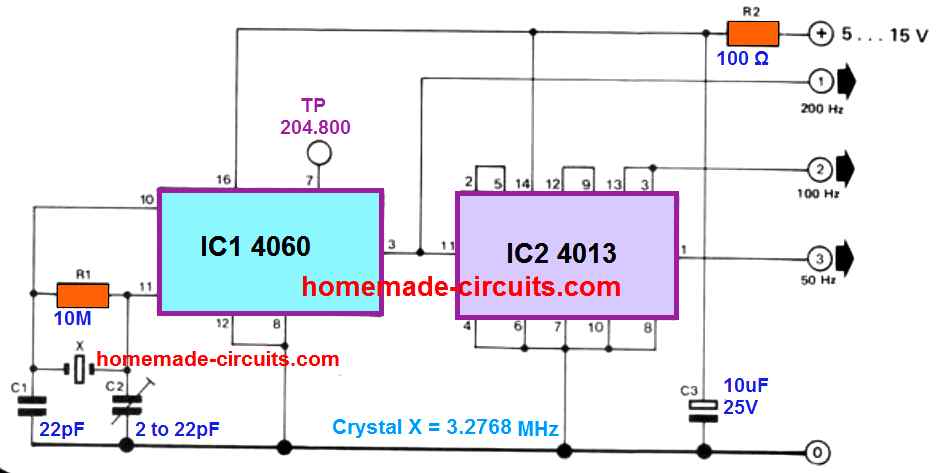

晶体控制时基发生器
这种精确的晶体控制时基电路是利用常见的容易获得的CMOS芯片和廉价的晶体构成的。该电路为用户提供获取50hz、100hz或200hz的配置。50hz的基准频率通常可作为校准电子钟、频率计和许多其他时钟的时基。IC1由一个振荡器和一个20分频器组成。
假设振荡器环路通过C2进行了精确校准，引脚3 (Q14)处的输出将产生一个200hz的方波。通过使用来自IC2 rge的两个触发器，产生的方波电压随后除以2，之后除以4，贡献两个额外的输出100hz和50hz。
如何校准
从引脚1产生的50赫兹。拥有频率计的爱好者可以很容易地校准这种晶体控制时基发生器电路，只需将仪表连接到IC1 (Q4)的7脚和微调C2，直到仪表上看到204.800 Hz的显示。作为一个好奇的话题，任何没有频率计的用户可能不应该失去信心，因为调整微调C2左右的中心点，可能刚好足够获得足够的精度，为大多数应用程序。
100hz的输出有利于数字计数器的设计。对于这个特殊的应用，我们建议将1:10分频IC(如IC 4518)附加到100hz输出引脚上。电源规格为:5 ..15 V和0.5…2.5 mA。
你好,Swagatam;
我的问题分为两部分
1).能否在上面的电路上附加一个数字显示器，
指示Hz / Kh / Mh吗?可能会有一些电位器附加在盒子的顶部，(一些数字显示和电位器的例子会有帮助)?
我们在哪里可以得到;为您设计的板和套件-如果可能的话?
我们在美国，（价格，如果可能的价格）。
糟糕的t.
你好,位
1)是的，你可以使用以下文章中介绍的电路增加一个频率计数器:
//www.addme-blog.com/5-digit-frequency-counter-circuit/
//www.addme-blog.com/frequency-meter-circuit-using-arduino/
2)很抱歉，这个站点可能无法提供套件选项，您可能需要联系专业的PCB制造商。
你好，Swagatam，谢谢你的迅速回复;
我的问题分为两部分:
1)你可以通过PayPal接受捐赠吗?
2）。如果回答＃1是肯定的，还有另一个问题
我们将通过电子邮件详细说明。
谢谢你很多
糟糕的t.
亲爱的Swagatam,
非常感谢您的建议。是的，这是一个好主意。我会试试吧，让你知道。希望它能解决我的问题。上帝祝福你。
没问题亲爱的查尔斯:很高兴能帮上忙!
Swagatam先生你好,
我想建立一个电路，转换230Vac 50赫兹到12V脉冲直流(方波)在500Hz。在1安培输出时
你能建议这样一个电路吗?我先谢谢你。
问候
查尔斯
嗨，查尔斯先生，你想通过变压器吗?
谢谢您的回复。
是否通过变压器并不重要。对我来说重要的是，输出将是12伏交流方波与1安培的输出电流。与它相比，我喜欢驱动一个输入12伏方波1安培的变压器。
谢谢你的关心。
查尔斯

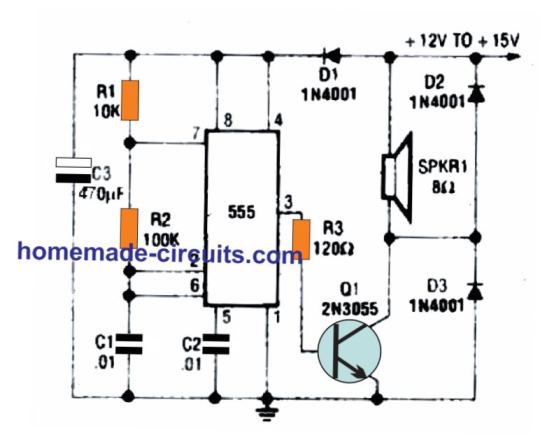

没有问题，实际上我的意思是说，将需要220V到12V适配器来踩下电源AC至12V，然后可以使用该DC通过任何振荡器或诸如诸如诸如诸如诸如振荡器或难题的所需的12V 500Hz输出。IC 555，如下所示：
