建议的00-99数字计数器变得非常方便的地方，你需要保持人们在某些特定的秩序。
数字计数器的操作细节
该电路采用常用的555集成电路来产生脉冲时钟。脉冲计数在SW1的帮助下完成。一对CMOS芯片4026B响应这些时钟，并成为直接负责运行7段显示器。
由于最后一个数字被限制为99，当第一个4026从9跨越到0时，第二个4026激活。(参见第一个4026的引脚10，它进入第二个时钟输入)。
当电路第一次通电时，它可能不会从零开始计数，因此瞬间复位激活是必要的，并使用开关(SW2)实现。按下这个开关，帐户重置电路，并从0(00)开始计数。
在每个集成电路中，将一个脉冲应用于引脚R“复位”可能是很有趣的。

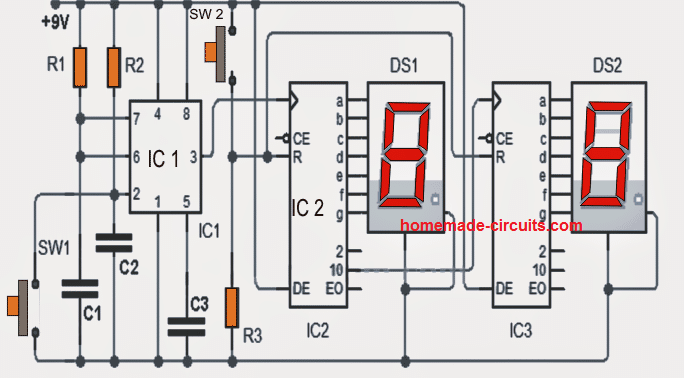

线路图
所讨论的数字计数器电路零件清单
- IC1: 555
- Ic2 = ic3 = 4026b
- DS1 DS2 = = 7段显示
- C1 = C2 = C3: 0.047uF
- R1: 10k 1 / 4w
- R2: 1m 1 / 4w
- R3: 33k 1 / 4w
- 交换机SW1 = SW2 =常开推到ON交换机
Hai，以上电路将作为0-99秒显示。如何把这个电路改成0-99分钟的电路，总共两个7段显示?例如，每一分钟之后，只有数字应该在显示中增加。请帮助. .
嗨，把IC1换成1分钟555稳定电路
我试图找到一个555稳定电路60秒关和1秒开。却无法找到。你能给我提供一个电路吗??Thnkx……
使用任何在线555计算器软件来确定电阻的值，占空比结果将给出开/关周期。
我想要的电路，只有当我按下按钮.................................时才增加，当我按下按钮....?????时复位读数。
你可以使用下面的电路
//www.addme-blog.com/2011/12/simple-frequency-counter-circuit.html
亲爱的Swagatam,
谢谢你分享你所有的精彩线路，请继续精彩的工作。
对于这个电路有几个问题，我希望你们能给我解释一下。
1:你能给我看看IC2和IC3的pin号吗?我的意思是CE的引脚，DE的引脚，等等。
2: IC2和IC3不应该连接到VCC和VSS吗?
3:如何将IC1(555)设置为自动/手动时钟(脉冲)
最好的问候,
亨瑞克
谢谢你，亨里克，电路是从其他地方取的，我没有检查细节。
我已经更新了文章底部的4026引脚数据，请相应匹配。
时钟使能
是IC2, IC3, Vcc/Vss没有显示，这些必须与供电轨连接。
SW1可用于手动计时，如果不按下，IC将继续其自动脉冲
亲爱的斯瓦格塔姆?…如何改变线路，使它甚至可以回到99-0?谢谢你的建议。克劳迪奥。

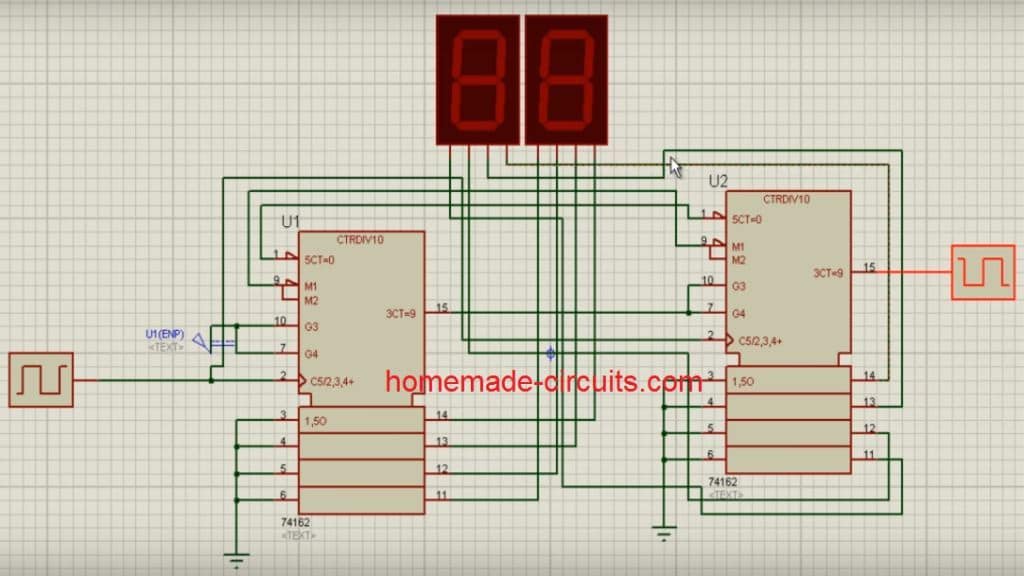

亲爱的Claudio，这个电路不能用在相反的顺序，然而经过一些搜索，我可以找到以下的设计，也许这可以做的工作
//www.addme-blog.com/wp-content/uploads/2018/07/up-down-digital-counter.jpg
谢谢Swagatam…帮助我理解…一个方形的脉冲序列产生增量，而另一个倒置的序列产生减少?非常感谢。克劳迪奥·?
嗨Claudio，是的，这可能是正确的，我从Youtube视频得到了这个原理图，但视频是不完整的，所以我不能确认设计的工作
你好Swag说我需要一个计数器与2个数字，但我想这个计数器计数，因为我给的数字，所以如果它计数根据我写的数据，我们可以做，我需要它怎么做?非常感谢你......很抱歉我的英语。
你好，Burhan，你可以尝试以下设计:
//www.addme-blog.com/5-digit-frequency-counter-circuit/
